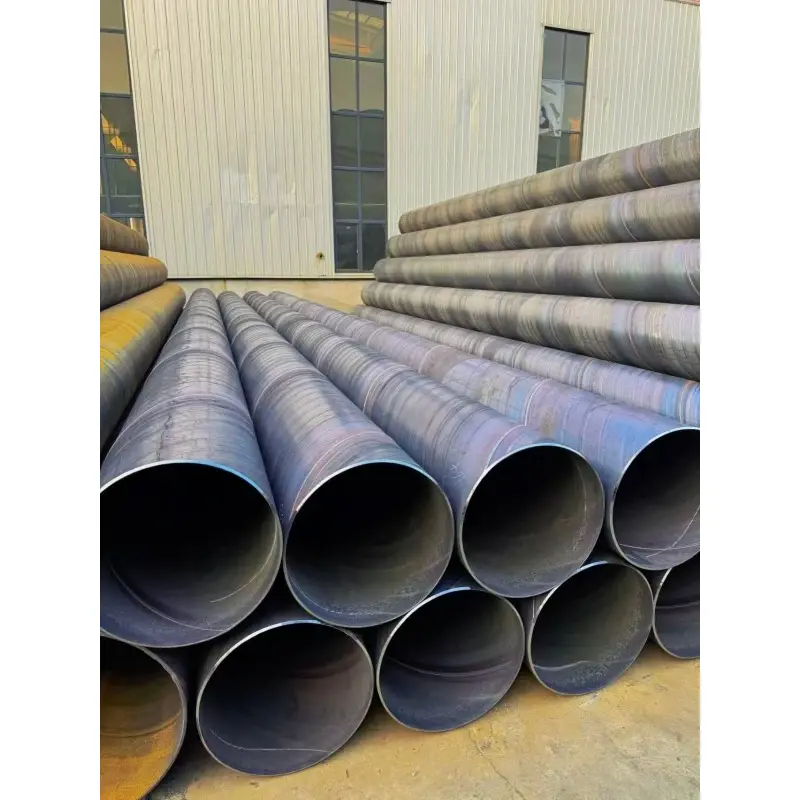

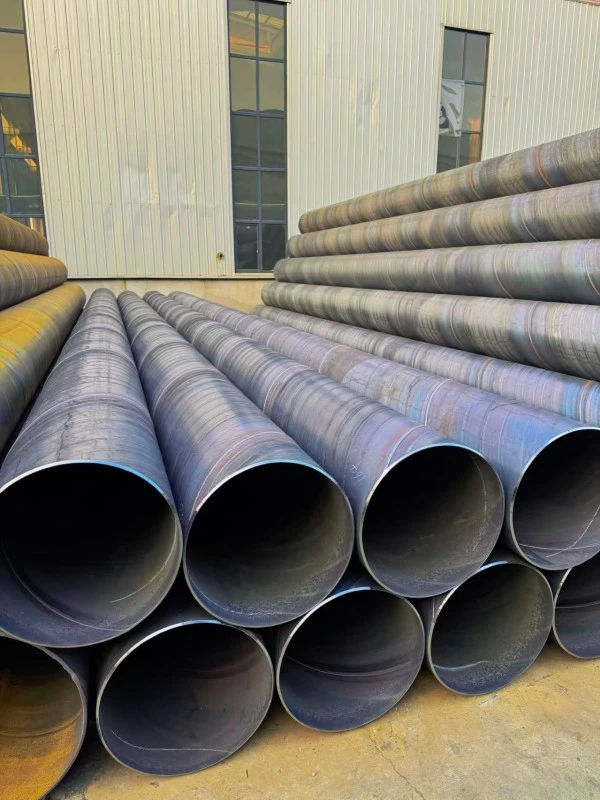

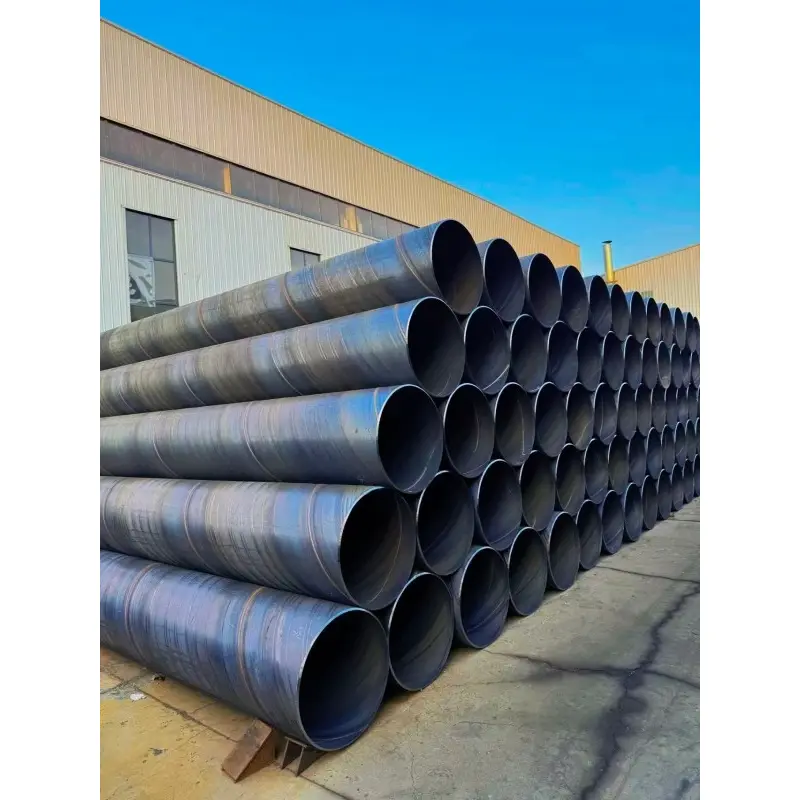

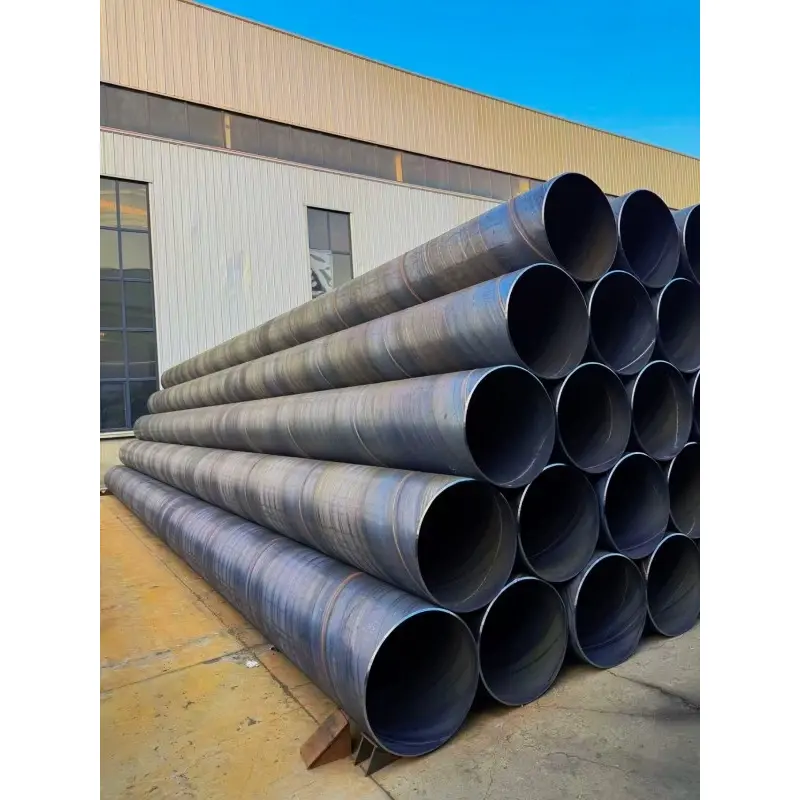

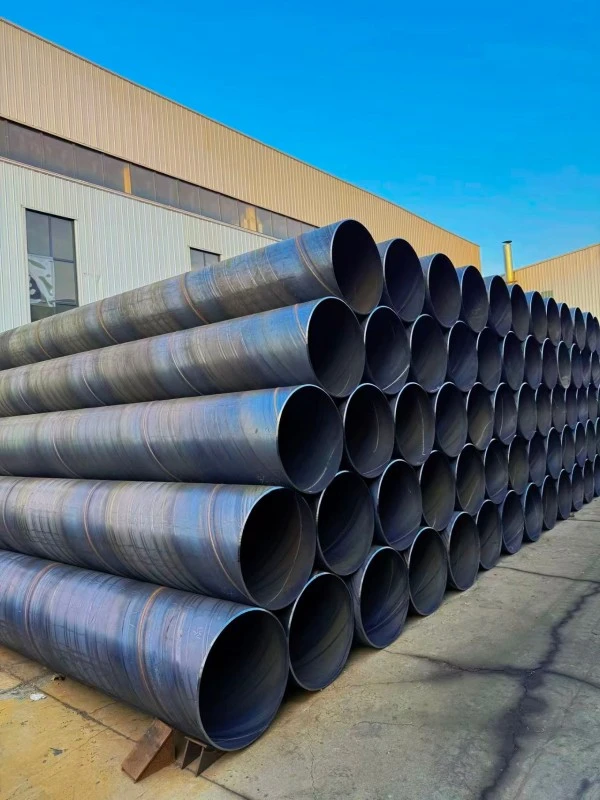

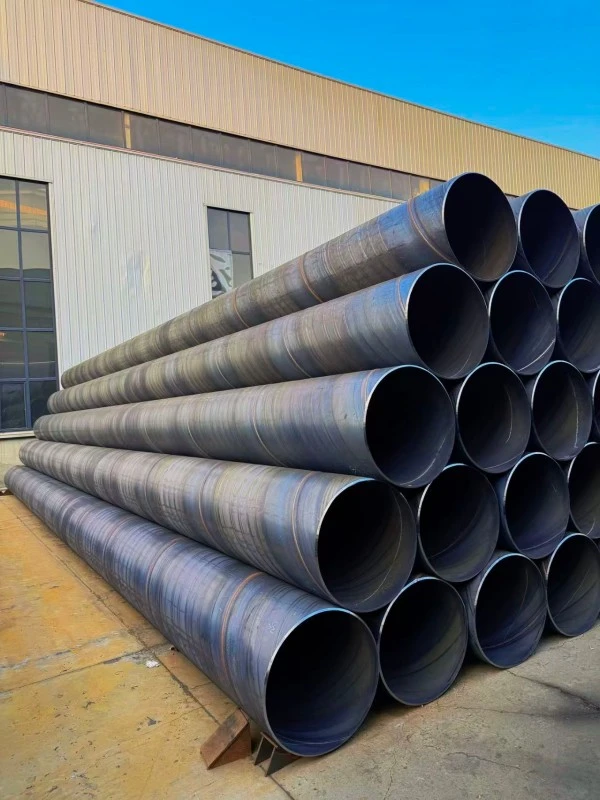

Rury stalowe spawane cienkościennie

Cienkościenna rura stalowa spawana spiralnie, zwana także cienkościenną rurą stalową SSAW, jest rodzajem rury stalowej ze szwem spiralnym, produkowanej przez ciągłe formowanie taśm stalowych walcowanych na gorąco w kształty spiralne i spawanie szwów wewnętrznych i zewnętrznych poprzez dwustronne spawanie łukiem krytym.

Główne cechy tego produktu obejmują cienką grubość ścianki, dużą średnicę, lekką konstrukcję, wysoki stopień wykorzystania materiału i stabilną wydajność mechaniczną. W porównaniu z grubościennymi rurami stalowymi spawanymi spiralnie, cienkościenne rury stalowe SSAW są stosowane głównie w zastosowaniach niskociśnieniowych, gdzie ważna jest lekka konstrukcja i ekonomiczna eksploatacja.

W przemyśle rur stalowych rury o grubości ścianki ≤12 mm i średnicy powyżej DN200 są ogólnie klasyfikowane jako cienkościenne rury stalowe spawane spiralnie. Powszechnie wybierana grubość ścianki wynosi około 5 mm dla rur DN200, 5–8 mm dla rur DN300–DN800 i 8–12 mm dla rur DN1000 i większych.

Główne dane techniczne

Rura stalowa cienkościenna spawana spiralnie dostarczana przez ZHONGTIAN jest dostępna w średnicach zewnętrznych od φ219 mm do φ3620 mm, obejmujących DN200 do DN3600. Najczęściej stosowanym zakresem średnic jest DN600–DN2000, który spełnia wymagania dużych projektów rurociągów komunalnych i przemysłowych.

Dostępne grubości ścianek obejmują 5 mm, 6 mm, 7 mm, 8 mm, 10 mm i 12 mm. Główne gatunki materiałów obejmują Q235B, Q355B i L245 w zależności od różnych wymagań ciśnieniowych i warunków zastosowania.

Standardowa długość rury wynosi zwykle 6–12 metrów, ale zgodnie z wymaganiami projektu można również wyprodukować rury o niestandardowej długości 15–18 metrów. Produkty mogą być wytwarzane zgodnie ze standardami SY/T 5037, GB/T 9711.1 i API 5L PSL1.

Normalny zakres ciśnienia roboczego wynosi 0,6 MPa, 1,0 MPa i 1,6 MPa, dzięki czemu nadają się do systemów transportu płynów o niskim i średnim ciśnieniu.

Kluczowe funkcje

1. Lekka konstrukcja i wydajna instalacja

Ze względu na zmniejszoną grubość ścianki, cienkościenna rura stalowa spawana spiralnie ma znacznie niższą wagę w porównaniu z tradycyjnymi grubościennymi rurami stalowymi o tej samej średnicy. Lekka konstrukcja zmniejsza koszty transportu, wymagania dotyczące podnoszenia i obciążenie instalacją podczas budowy rurociągu na dużą skalę.

W przypadku projektów dotyczących przesyłu wody na duże odległości, miejskich systemów rurociągów i tymczasowych sieci rurociągów lekka konstrukcja pomaga poprawić wydajność budowy i obniżyć całkowite koszty projektu. Jest szczególnie odpowiedni do projektów, w których szybkość instalacji i wygoda transportu są ważnymi czynnikami.

2. Dobra sztywność pierścienia i odporność na osiadanie

Chociaż cienkościenna rura stalowa SSAW ma cieńszą konstrukcję ścianki, jej spiralnie spawana konstrukcja zapewnia niezawodną sztywność pierścienia i odporność na odkształcenia. Spiralny szew spawalniczy rozkłada naprężenia bardziej równomiernie na korpusie rury, poprawiając odporność na ciśnienie zewnętrzne, ruch gruntu i nierównomierne osiadanie fundamentów.

W przypadku rurociągów podziemnych konstrukcja ta pomaga utrzymać stabilną wydajność w normalnych warunkach instalacji i zmniejsza ryzyko deformacji spowodowanej zmianami gruntu.

3. Gładka powierzchnia wewnętrzna i niski opór przepływu

Proces dwustronnego spawania łukiem krytym zapewnia stabilną jakość spawania i poprawia stan wewnętrznej powierzchni rury. W porównaniu z tradycyjnymi konstrukcjami spawanymi, wewnętrzna powierzchnia cienkościennych rur stalowych spawanych spiralnie ma niższy opór przepływu.

Ta zaleta sprawia, że ​​nadaje się do transportu wody, systemów wentylacyjnych, rurociągów odpylających i przemysłowych systemów cyrkulacyjnych, gdzie wymagany jest wydajny przepływ płynu lub powietrza.

4. Ekonomiczne rozwiązanie rurociągu o dużej średnicy

Rura stalowa cienkościenna spawana spiralnie stanowi ekonomiczne rozwiązanie do zastosowań w rurociągach niskociśnieniowych o dużej średnicy. W porównaniu z rurami stalowymi bez szwu i niektórymi rurami ze szwem prostym, rury stalowe ze szwem spiralnym oferują wyższą efektywność wykorzystania materiału i niższe koszty produkcji.

W przypadku dużych projektów infrastrukturalnych obejmujących duże odległości rurociągów produkt ten może skutecznie zmniejszyć zużycie stali, koszty transportu i inwestycje budowlane, zachowując jednocześnie niezawodne działanie.

5. Niezawodna jakość i kontrola spawania

Rura stalowa cienkościenna ZHONGTIAN SSAW jest produkowana przy użyciu zaawansowanej technologii dwustronnego spawania łukiem krytym w połączeniu ze ścisłymi procedurami kontroli jakości.

Podczas produkcji każda rura przechodzi kontrolę wymiarową, kontrolę jakości spoin i próbę ciśnienia hydraulicznego. Zgodnie z wymaganiami klienta można zastosować badania ultradźwiękowe i kontrolę rentgenowską w celu sprawdzenia wydajności spawania i zapewnienia stabilnej jakości produktu.

6. Elastyczne możliwości produkcji dużych średnic

Jedną z kluczowych zalet rur stalowych cienkościennych spawanych spiralnie jest ich zdolność do uzyskiwania produkcji o dużej średnicy dzięki technologii formowania spiralnego.

W porównaniu z rurami stalowymi bez szwu, rury stalowe ze szwem spiralnym można wytwarzać w większych średnicach, zapewniając większą elastyczność produkcji i efektywność materiałową. Dzięki temu nadają się do dużych projektów związanych z inżynierią wodną, ​​infrastrukturą komunalną i rurociągami przemysłowymi.

Aplikacje produktów

1. Miejski Rurociąg Wodociągowo-Kanalizacyjny

Rura stalowa cienkościenna spawana spiralnie jest szeroko stosowana w miejskich systemach wodociągowych i kanalizacyjnych, w tym w miejskich rurociągach przesyłowych wody, sieciach odprowadzających wodę deszczową, rurociągach kanalizacyjnych i projektach przekierowania wody.

Ze względu na dużą średnicę, lekką konstrukcję i ekonomiczne koszty, ten typ rur stalowych SSAW stanowi wydajne rozwiązanie do budowy rurociągów komunalnych na duże odległości. Może zmniejszyć trudność instalacji, spełniając jednocześnie wymagania dotyczące transportu płynów o dużej objętości.

2. Przemysłowe systemy wentylacji i odpylania

Cienkościenne rury stalowe SSAW są powszechnie stosowane w przemysłowych systemach wentylacyjnych, fabrycznych rurociągach wydechowych, systemach odpylania i sieciach doprowadzających powietrze.

Jego duża średnica i gładka powierzchnia wewnętrzna pomagają zmniejszyć opór przepływu powietrza i poprawić wydajność transportu. Nadaje się do fabryk, warsztatów i obiektów przemysłowych wymagających niezawodnych rozwiązań wentylacyjnych i odpylających.

3. Nawadnianie rolnictwa i inżynieria wodna

Rura stalowa cienkościenna spawana spiralnie nadaje się do systemów nawadniania w rolnictwie, transportu wody w zbiornikach, drenażu przeciwpowodziowego i innych niskociśnieniowych projektów inżynierii wodnej.

Konstrukcja o dużej średnicy umożliwia efektywne przesyłanie wody na duże odległości, a lekka konstrukcja pomaga obniżyć koszty instalacji i transportu w porównaniu z cięższymi rurami stalowymi.

4. Tymczasowe sieci rurociągów

Ze względu na lekkość i wygodną instalację, cienkościenna rura stalowa spawana spiralnie jest często używana do tymczasowych zastosowań rurociągów, w tym do zaopatrzenia w wodę na placu budowy, tymczasowych systemów odwadniających i krótkoterminowych projektów inżynieryjnych.

W porównaniu z rozwiązaniami w zakresie stałych rurociągów zapewnia przewagę w zakresie kontroli kosztów, szybkości instalacji i elastyczności w przypadku konieczności przeniesienia lub usunięcia rurociągów po zakończeniu projektu.

5. Lekkie zastosowania konstrukcyjne

Rura stalowa cienkościenna spawana spiralnie może być również stosowana w lekkich zastosowaniach konstrukcyjnych, takich jak duże fundamenty szklarni, kolumny wsporcze, podpory tymczasowe i przemysłowe konstrukcje pomocnicze.

Jednakże nadaje się głównie do zastosowań innych niż główne obciążenia i nie powinien zastępować ciężkich rur ze stali konstrukcyjnej w projektach wymagających dużej wytrzymałości mechanicznej lub ekstremalnych warunków obciążenia.

6. Niskociśnieniowy transport płynów przemysłowych

Cienkościenne rury stalowe SSAW mogą być stosowane w niskociśnieniowych systemach transportu płynów przemysłowych, w tym rurociągach wody obiegowej, rurociągach odgałęzień ciepłowniczych i ogólnym transporcie cieczy przemysłowych.

W przypadku zastosowań, w których ciśnienie robocze jest mniejsze niż 1,6 MPa, produkt ten zapewnia praktyczną równowagę pomiędzy wydajnością, wydajnością instalacji i kosztami projektu.

Proces produkcyjny

1. Przygotowanie zwojów stali i obróbka krawędzi

Produkcja cienkościennych rur stalowych spawanych spiralnie rozpoczyna się od wysokiej jakości zwojów stali walcowanej na gorąco. Zwoje stali są rozwijane, poziomowane i poddawane obróbce poprzez frezowanie krawędzi, aby zapewnić dokładne wymiary formowania i stabilne warunki spawania.

Proper preparation of raw materials helps improve pipe accuracy, welding consistency, and overall product reliability.

2. Proces formowania spirali

Podczas produkcji przetworzona taśma stalowa wchodzi do urządzeń formujących i jest w sposób ciągły kształtowana w spiralną strukturę rury zgodnie z zaprojektowanym kątem formowania.

Technologia formowania spiralnego umożliwia producentom wytwarzanie rur stalowych o dużej średnicy i elastycznych specyfikacjach, przy jednoczesnym zachowaniu efektywnego wykorzystania materiału.

3. Dwustronne spawanie łukiem krytym

Wewnętrzne i zewnętrzne szwy spiralne spawane są technologią dwustronnego spawania łukiem krytym.

Ta metoda spawania zapewnia głęboką penetrację, stabilną wytrzymałość spoiny i dobre właściwości mechaniczne. Proces spawania zapewnia, że ​​szew spiralny wytrzyma normalne ciśnienie robocze i warunki pracy.

4. Badania nieniszczące i kontrola jakości

Po spawaniu cienkościenne rury stalowe SSAW poddawane są rygorystycznym procedurom kontrolnym, w tym testom ultradźwiękowym, kontroli rentgenowskiej, pomiarom wymiarowym i weryfikacji jakości spoin.

ZHONGTIAN przestrzega procedur kontrolowanych kontroli, aby mieć pewność, że każda rura spełnia wymagania klienta dotyczące wytrzymałości, dokładności i niezawodności.

5. Próba ciśnienia hydraulicznego

Testy hydrauliczne są przeprowadzane na gotowych rurach w celu sprawdzenia odporności na ciśnienie i szczelności.

Rury są testowane w określonych warunkach ciśnieniowych, zapewniając niezawodną pracę podczas transportu wody i innych płynów pod niskim ciśnieniem.

6. Cięcie, powlekanie i obróbka końcowa

Po kontroli rury są cięte na żądaną przez klienta długość i przygotowywane do wysyłki.

W zależności od różnych środowisk zastosowań, ZHONGTIAN może zapewnić dostosowane rozwiązania w zakresie ochrony powierzchni, w tym powłokę epoksydową, powłokę IPN8710 i powłokę antykorozyjną 3PE.

Porównanie z innymi rurami stalowymi

1. Rura spawana spiralnie cienkościenna vs rura spawana spiralnie o grubych ściankach

Rura stalowa cienkościenna spawana spiralnie jest przeznaczona głównie do zastosowań niskociśnieniowych o grubości ścianki na ogół od 5 do 12 mm, podczas gdy rury stalowe spiralnie spawane o grubych ściankach są stosowane do wyższych ciśnień i cięższych zastosowań konstrukcyjnych.

W porównaniu z grubowarstwowymi rurami spawanymi spiralnie, produkty cienkościenne zapewniają mniejszą wagę, łatwiejszy montaż i lepszą efektywność kosztową, podczas gdy rury grubościenne zapewniają wyższą odporność na ciśnienie w wymagających środowiskach.

2. Rura spawana cienkościenna a rura spawana ze szwem prostym

W porównaniu z rurami spawanymi ze szwem prostym, cienkościenne rury stalowe SSAW mają zalety w zakresie możliwości produkcyjnych o dużych średnicach i elastyczności produkcji.

Rury stalowe ze szwem spiralnym mogą osiągać średnice powyżej φ3000 mm, podczas gdy rury ze szwem prostym mają zwykle bardziej ograniczony zakres średnic. Dlatego cienkościenne rury stalowe spawane spiralnie są często wybierane do dużych projektów wodociągów i rurociągów komunalnych.

3. Rura spawana cienkościenna a rura stalowa bez szwu

W porównaniu z rurami stalowymi bez szwu, cienkościenna rura stalowa spawana spiralnie zapewnia lepszą efektywność kosztową w zastosowaniach niskociśnieniowych o dużych średnicach.

Rury stalowe bez szwu są stosowane głównie w zastosowaniach wysokociśnieniowych i specjalnych, natomiast rury spawane spiralnie są bardziej odpowiednie do projektów infrastrukturalnych wymagających dużej średnicy, ekonomicznego transportu i wydajnego montażu.

Ochrona antykorozyjna i żywotność

1. Ochrona zakopanych rurociągów wodnych

W przypadku podziemnych zastosowań związanych z zaopatrzeniem w wodę i odwadnianiem cienkościenne rury stalowe spawane spiralnie można pokryć epoksydową powłoką ze smoły węglowej lub powłoką antykorozyjną IPN8710.

W odpowiednich warunkach montażu oczekiwany okres użytkowania może osiągnąć około 15–20 lat, w zależności od środowiska gruntowego i warunków konserwacji.

2. Ochrona systemu wentylacji wewnętrznej

W przypadku systemów wentylacji wewnętrznej, wyciągów i przemysłowego transportu powietrza ochrona powierzchni zwykle obejmuje powłokę antykorozyjną lub cynkowanie na zimno.

Ta metoda ochrony zapewnia wystarczającą odporność na korozję w środowiskach wewnętrznych i może osiągnąć żywotność około 10–15 lat.

3. Ochrona podziemnych rurociągów o wysokich wymaganiach

W przypadku projektów wymagających większej odporności na korozję, cienkościenne rury stalowe SSAW mogą być dostarczane z powłoką antykorozyjną 3PE.

Trójwarstwowy system powłok polietylenowych zapewnia zwiększoną ochronę przed wilgocią, korozją gleby i zewnętrznymi czynnikami środowiskowymi, przy potencjalnej żywotności 25–30 lat w odpowiednich warunkach.

Przewodnik wyboru

1. Wybierz opcję Według ciśnienia roboczego

Przy wyborze cienkościennej rury stalowej spawanej spiralnie należy najpierw wziąć pod uwagę ciśnienie robocze systemu rurociągów.

Do zastosowań przy ciśnieniu roboczym ≤1,6 MPa na ogół odpowiednie są cienkościenne rury stalowe ze szwem spiralnym. W przypadku wyższych ciśnień powyżej 2,5 MPa zaleca się grubowarstwowe, spiralnie spawane rury stalowe lub inne rozwiązania rurowe o wysokiej wytrzymałości.

2. Wybierz Według średnicy i grubości ścianki

Wymaganą grubość ścianki należy dobrać w zależności od średnicy rury, warunków pracy i środowiska instalacji.

Na przykład w rurociągach DN600 zwykle stosuje się grubość ścianki 6–8 mm, w rurociągach DN1000 zwykle stosuje się grubość ścianki 8–10 mm, a w przypadku rurociągów DN1500 lub o większej średnicy zwykle wymagana jest grubość ścianki 10–12 mm.

3. Wybierz opcję Według klasy materiału

Q235B jest powszechnie wybierany do ogólnych zastosowań w rurociągach niskociśnieniowych ze względu na jego zrównoważoną wydajność i przewagę kosztową.

Q355B nadaje się do projektów wymagających większej wytrzymałości, natomiast L245 jest powszechnie stosowany w zastosowaniach związanych z transportem rurociągami, gdzie wymagane są określone standardy materiałowe.

4. Aplikacje niezalecane

Cienkościenna rura stalowa spawana spiralnie nie jest zalecana do wysokociśnieniowych rurociągów naftowych i gazowych, wysokotemperaturowych systemów parowych, pali o dużym obciążeniu lub wysoce korozyjnych środowisk chemicznych.

Do tych zastosowań klienci powinni wybierać rury stalowe o wyższych wartościach ciśnienia, silniejszych właściwościach mechanicznych lub specjalistycznej odporności na korozję.

Dlaczego warto wybrać cienkościenną rurę stalową spawaną spiralnie ZHONGTIAN?

1. Możliwość produkcji profesjonalnych rur stalowych

ZHONGTIAN jest profesjonalnym producentem i dostawcą cienkościennych rur stalowych spawanych spiralnie w Chinach, dostarczającym dostosowane do indywidualnych potrzeb rozwiązania z rur stalowych SSAW dla klientów międzynarodowych.

Dzięki profesjonalnemu doświadczeniu produkcyjnemu i dojrzałym procesom produkcyjnym ZHONGTIAN wspiera różne projekty inżynieryjne, w tym infrastrukturę komunalną, rurociągi przemysłowe i systemy transportu wodnego.

2. Indywidualne rozwiązania produktowe

ZHONGTIAN może zapewnić niestandardowe rozwiązania zgodnie z wymaganiami projektu, w tym średnicą rury, grubością ścianki, długością, gatunkiem materiału i obróbką antykorozyjną.

Ta elastyczność pozwala klientom uzyskać odpowiednie cienkościenne rury stalowe SSAW do różnych środowisk operacyjnych.

3. Ścisły system kontroli jakości

Od kontroli surowców po testowanie produktu końcowego, ZHONGTIAN stosuje rygorystyczne procedury zarządzania jakością w całym procesie produkcyjnym.

Każda rura jest produkowana z zastosowaniem kontrolowanej technologii spawania, procedur kontroli i standardów testowania, aby zapewnić stabilną jakość i niezawodne działanie.

Często zadawane pytania

1. Czy cienkościenne rury stalowe spawane spiralnie można stosować do konstrukcji szklarniowych?

Rura stalowa cienkościenna spawana spiralnie może być stosowana do dużych fundamentów szklarniowych lub kolumn wsporczych, gdzie wymagane jest podparcie konstrukcyjne o większej średnicy.

Jednakże w zwykłych ramach szklarni zwykle stosuje się mniejsze ocynkowane rury okrągłe lub owalne, ponieważ są one lżejsze, łatwiejsze w montażu i bardziej ekonomiczne w przypadku standardowej konstrukcji szklarni.

2. Jaka jest różnica między cienkościenną rurą stalową SSAW a rurą ocynkowaną?

Cienkościenne rury stalowe SSAW są przeznaczone głównie do niskociśnieniowego transportu płynów o dużej średnicy i lekkich zastosowań konstrukcyjnych.

Rury ocynkowane to na ogół rury o mniejszej średnicy stosowane w instalacjach wodnych, rusztowaniach, konstrukcjach szklarniowych i zastosowaniach w budownictwie ogólnym. Te dwa produkty służą różnym celom inżynieryjnym.

3. Czy cienkościenna rura stalowa spawana spiralnie łatwo się odkształca?

Kwalifikowana cienkościenna rura stalowa spawana spiralnie ma wystarczającą sztywność pierścienia i odporność na odkształcenia, jeśli jest odpowiednio wybrana i zainstalowana.

W normalnych warunkach pracy w ziemi lub na ziemi rura może utrzymać stabilną wydajność. Nie należy go jednak używać poza zaprojektowanym zakresem ciśnień ani w środowiskach o dużym obciążeniu i wysokiej korozyjności.
