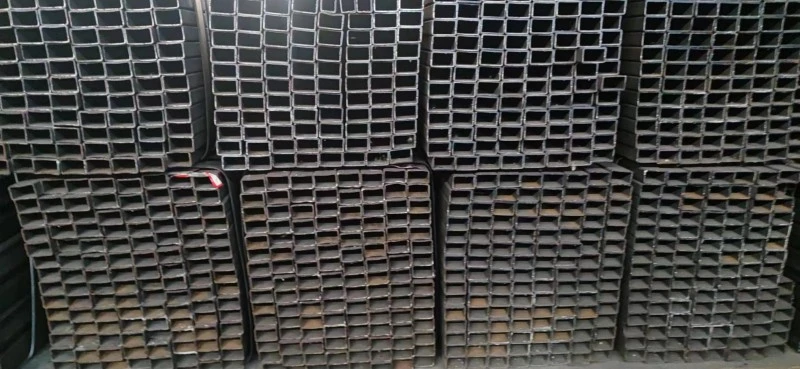

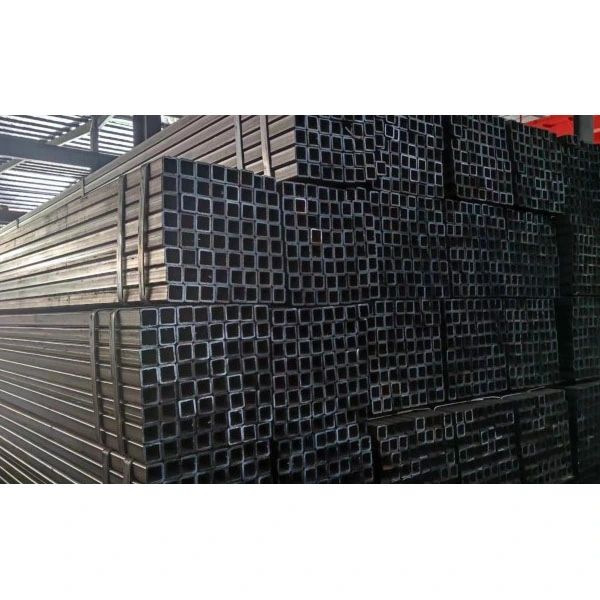

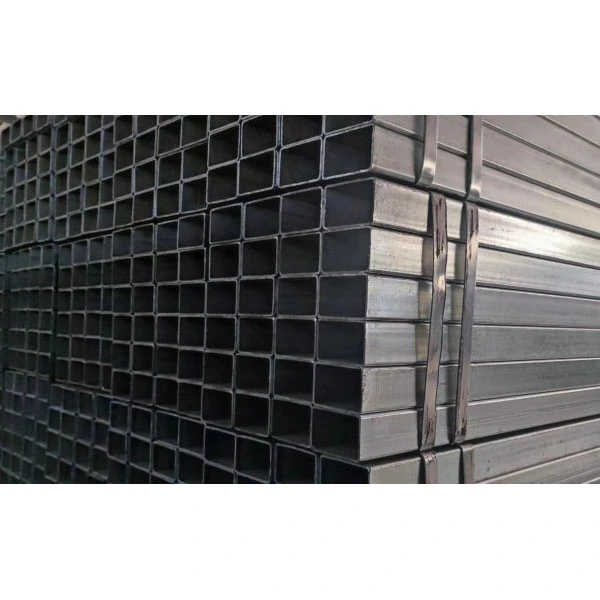

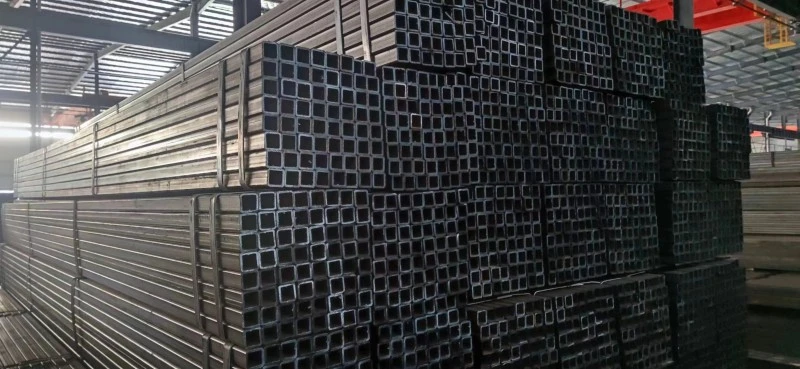

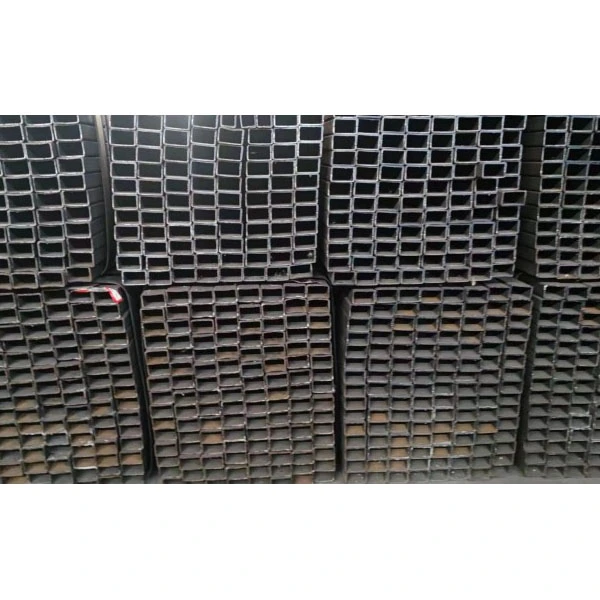

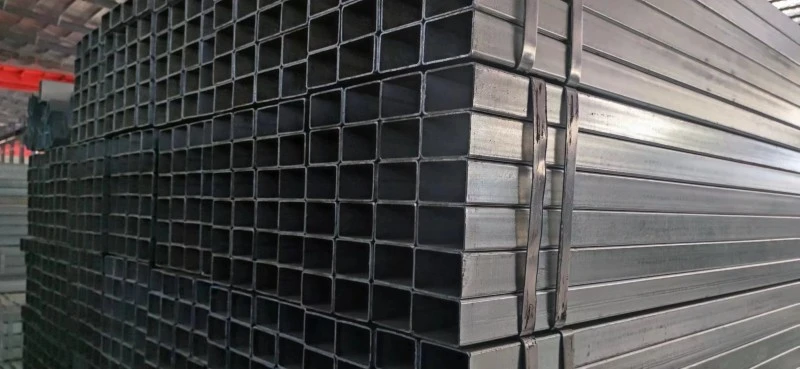

Rury stalowe prostokątne i kwadratowe

Prostokątne i kwadratowe rury stalowe firmy ZHONGTIAN, produkowane głównie przy użyciu procesów gięcia na zimno i spawania o wysokiej częstotliwości, to profile konstrukcyjne o doskonałych, wszechstronnych parametrach. Wykorzystując ustandaryzowane procesy produkcyjne i rygorystyczny system kontroli jakości, produkty oferują szeroki zakres specyfikacji, doskonałą sztywność, łatwą instalację i wysoką opłacalność. Jako kompleksowy dostawca integrujący badania i rozwój, produkcję i sprzedaż, ZHONGTIAN z siedzibą w Chinach obsługuje klientów na całym świecie dzięki swoim profesjonalnym możliwościom fabrycznym. Jej produkty znajdują szerokie zastosowanie w budownictwie, inżynierii komunalnej, maszynowej, fotowoltaice i innych gałęziach przemysłu, zapewniając niezawodne rozwiązania materiałowe dla różnych projektów inżynieryjnych.

Podstawowe definicje i specyfikacje

1. Definicje produktów

- Rura kwadratowa: Kwadratowy przekrój poprzeczny ze wszystkimi czterema bokami równej długości (np. 20×20 mm).

- Rura prostokątna: Prostokątny przekrój poprzeczny o nierównych długościach boków (np. 20×30 mm).

- Klasyfikacja procesu: Rury spawane o wysokiej częstotliwości gięte na zimno (rynek główny), rury bez szwu kwadratowe i prostokątne, rury kwadratowe i prostokątne walcowane na gorąco.

2. Standardowy zakres rozmiarów

- Rura kwadratowa: 20 × 20 mm ~ 500 × 500 mm

- Rura prostokątna: 30 × 50 mm ~ 200 × 400 mm

- Grubość ścianki: 0,8 mm ~ 20 mm (rury grubościenne ≥6 mm)

- Długość standardowa: 6 metrów, 9 metrów, 12 metrów; długości niestandardowe dostępne na życzenie.

3. Powszechnie używane materiały

- Q235B: Stal węglowa ogólnego przeznaczenia, odpowiednia na konstrukcje budowlane, różne podpory i balustrady ochronne.

- Q355B/C/D/E: Niskostopowa stal o wysokiej wytrzymałości, stosowana głównie w belkach i kolumnach konstrukcji stalowych, ramach nośnych i zakładach przemysłowych.

- Stal 20 # i 45 #: Nadaje się do obróbki skrawaniem, tulei, ram sprzętu itp.

- Stal ocynkowana: dostępna w odmianach cynkowanych ogniowo i zimno, zapewniająca doskonałą odporność na korozję i odpowiednia do obiektów zewnętrznych i wsporników fotowoltaicznych.

4. Wdrożone standardy

- GB/T 6728-2017 Profile stalowe formowane na zimno (najczęściej stosowane)

- GB/T 3094 Rury stalowe ciągnione na zimno o specjalnym kształcie

- GB/T 17239, GB/T 19418 Odpowiednie normy dotyczące spawanych rur kwadratowych i prostokątnych

- Produkty ocynkowane: GB/T 13912, GB/T 2518

Proces produkcyjny

1. Rury kwadratowe i prostokątne spawane wysoką częstotliwością (proces główny)

- Surowce: Taśma stalowa walcowana na gorąco / walcowana na zimno

- Przebieg produkcji: Rozwijanie → Poziomowanie → Ścinanie → Gięcie na zimno w rury okrągłe → Zgrzewanie oporowe wysokiej częstotliwości → Usuwanie ściegów spawalniczych → Konwersja rur okrągłych na kwadratowe/prostokątne → Kształtowanie i wykańczanie → Cięcie na długość → Prostowanie → Kontrola jakości → Pakowanie i magazynowanie

- Cechy produktu: Wysoka dokładność wymiarowa, gładka powierzchnia, wysoka wydajność produkcji i przystępna cena.

2. Rury bez szwu kwadratowe i prostokątne

Formowane z bezszwowych rur okrągłych poprzez ciągnienie na zimno i wytłaczanie, bez szwów spawalniczych na ściance rury, wykazujące doskonałą odporność na ciśnienie i ogólną wytrzymałość. Stosowane głównie w urządzeniach wysokociśnieniowych, maszynach precyzyjnych i specjalnych konstrukcjach nośnych, produkty te są stosunkowo drogie.

3. Rury stalowe walcowane na gorąco prostokątne i kwadratowe

Są one formowane bezpośrednio w procesie walcowania na gorąco, w wyniku czego powstają przede wszystkim wielkogabarytowe, grubościenne produkty. Stal ma wysoką wytrzymałość i niskie naprężenia szczątkowe, co czyni ją preferowanym materiałem do inżynierii ciężkich konstrukcji stalowych.

Podstawowe zalety wydajności

1. Wysoka sztywność zginania i doskonała stabilność konstrukcyjna

Duży moment bezwładności zapewniający doskonałą odporność na zginanie i skręcanie. Przy tej samej wadze jego ogólna wydajność jest lepsza od rur okrągłych, co czyni go idealnym do belek, kolumn i ogólnych ram.

2.Regularny przekrój i prosty montaż

Rura jest prosta i posiada ostre krawędzie, co pozwala na łatwe spawanie i skręcanie, dostosowując się do metod budownictwa modułowego.

3. Wysokie wykorzystanie przestrzeni

Kanciasta konstrukcja pozwala na ścisły montaż przy ścianach i kolumnach, co daje zwarty i estetyczny układ, który skutecznie oszczędza miejsce.

4. Doskonała jakość powierzchni i odporność na korozję

Nadaje się do malowania, cynkowania i malowania proszkowego, może być używany przez dłuższy czas na zewnątrz i w wilgotnym środowisku.

5. Kompletne specyfikacje i duża wszechstronność

Asortyment produktów obejmuje wszystko, od lekkich rur dekoracyjnych po wytrzymałe rury nośne i może zastąpić stal kątową, stal kanałową i zwykłe rury okrągłe, co skutkuje niższymi całkowitymi kosztami użytkowania.

Obszary zastosowań

1. Budowanie konstrukcji stalowych: belki i kolumny fabryczne, ramy stalowe, kolumny, płatwie dachowe, belki stropowe

2. Inżynieria komunalna: Poręcze drogowe, słupy latarni, podpory ruchu, balustrady mostów, podpory miejskie

3. Produkcja maszyn: ramy urządzeń, podstawy sprzętu, stoły warsztatowe, podpory przenośników, konstrukcje skrzynkowe

4. Fotowoltaika i Nowa Energia: wsporniki fotowoltaiczne, ramy szaf magazynujących energię, elementy konstrukcyjne wspierające energię wiatrową

5. Inżynieria dekoracji: budowanie ścian osłonowych, przegród wewnętrznych i zewnętrznych, dekoracyjnych stojaków ekspozycyjnych, regałów magazynowych

6. Motoryzacja i logistyka: Ramy pojazdów, części podwozi samochodowych, konstrukcje kontenerów

7. Rolnictwo i szklarnie: Ramy szklarni, konstrukcje wsporcze szklarni

Praktyczne przypadki zastosowania

Studium przypadku: Projekt dużej elektrowni fotowoltaicznej w północno-zachodnich Chinach

W elektrowni fotowoltaicznej o mocy 50 MW w prowincji Gansu do budowy fotowoltaicznego systemu nośnego wykorzystano ocynkowane ogniowo prostokątne rury Zhongtian Q355B (120 × 80 × 4 mm).

- Wyzwania związane z projektem: W okolicy występują silne wiatry i ekstremalne wahania temperatur, co wymaga, aby konstrukcja wsporcza posiadała wyjątkową stabilność strukturalną i odporność na korozję.

- Rozwiązanie: Prostokątne i kwadratowe rury stalowe mają warstwę ocynkowaną o grubości 550 gramów na metr kwadratowy, co zapewnia doskonałą ochronę przed korozją. Wysokowytrzymały materiał Q355B wytrzymuje obciążenie wiatrem do 25 metrów na sekundę, a prostokątny przekrój pozwala na bardziej racjonalne rozmieszczenie paneli fotowoltaicznych i efektywniejsze wykorzystanie przestrzeni.

- Wyniki projektu: Projekt został pomyślnie ukończony w 2025 r. i w całym procesie nie wystąpiły żadne problemy z jakością. Konstrukcja nośna zachowała stabilność nawet w ekstremalnych warunkach atmosferycznych, a w porównaniu z tradycyjnymi kątownikami stalowymi, koszty późniejszej konserwacji zostały obniżone o 30%.

Standardy kontroli jakości:

1. Kontrola wyglądu: Powierzchnia musi być wolna od pęknięć, fałd i widocznych wgnieceń; krawędzie i rogi rur muszą być wyraźne i regularne.

2. Kontrola wymiarowa: Sprawdź długość boku, grubość ścianki, pionowość, prostolinijność i skręcenie.

3. Testowanie wytrzymałości mechanicznej: Przeprowadzić testy rozciągania, zginania, spłaszczania i udarności zgodnie z wymaganiami materiałowymi.

4. Kontrola spoin: Rury spawane wysoką częstotliwością muszą mieć nienaruszone spoiny, wolne od pęknięć i niekompletnych spoin.

5. Kontrola powłoki ocynkowanej: W przypadku rur ocynkowanych należy sprawdzić grubość i przyczepność powłoki oraz przeprowadzić próbę w komorze solnej.

Klasyfikacja produktu

1. Według materiału: zwykła stal węglowa, niskostopowa stal o wysokiej wytrzymałości, rura stalowa ocynkowana, rura ze stali nierdzewnej

2. Według grubości ścianki: rura cienkościenna (≤3 mm), rura średniościenna, rura grubościenna (≥6 mm)

3. Przez obróbkę powierzchniową: rura czarna (rura goła), rura ocynkowana ogniowo, rura ocynkowana na zimno, rura malowana, rura malowana proszkowo

4. Według procesu produkcyjnego: rura spawana o wysokiej częstotliwości, rura bez szwu, rura walcowana na gorąco

Porównanie podobnych produktów

1. Rura prostokątna i kwadratowa VS rura okrągła

- Rury prostokątne i kwadratowe: wysoka sztywność zginania, wygodny montaż, duże wykorzystanie przestrzeni

- Rura okrągła: Znakomita odporność na skręcanie, bardziej odpowiednia do transportu płynów, mniejszy opór powietrza

2. Rury prostokątne i kwadratowe VS Stal kanałowa / Stal kątowa

-Rura prostokątna i kwadratowa: zamknięty przekrój poprzeczny, wysoka sztywność, duża odporność na skręcanie, niełatwo odkształcana, schludny i piękny wygląd

- Stal kanałowa / stal kątowa: otwarty przekrój poprzeczny, ogólnie słabsza sztywność, łatwe skręcanie i odkształcanie, słaba odporność na rdzę

Często zadawane pytania

P1: Czym jest stal prostokątna i kwadratowa? Rura?

Odp.: Kwadratowe i prostokątne rury stalowe to puste w środku materiały stalowe o przekroju kwadratowym lub prostokątnym, zwane również rurami kwadratowymi lub rurami prostokątnymi. Produkty wytwarzane są głównie przy użyciu procesów gięcia na zimno i spawania o wysokiej częstotliwości, ale dostępne są również odmiany bez szwu i walcowane na gorąco. Są szeroko stosowane w konstrukcjach konstrukcyjnych, produkcji podpór, inżynierii nośnej i dekoracji.

P2: Jaka jest różnica między rurami kwadratowymi i prostokątnymi?

Odp.: Rury kwadratowe mają cztery boki o równej długości (np. 100 × 100 mm), co skutkuje równomiernym rozkładem naprężeń we wszystkich kierunkach; rury prostokątne mają nierówne długości boków (np. 100×50 mm), co pozwala na elastyczny dobór w oparciu o kierunek naprężeń i możliwość dostosowania do różnych wymagań nośnych.

P3: Jak rozróżnić rury cienkościenne, średniościenne i grubościenne?

Odp.: Klasyfikacja będąca standardem branżowym jest następująca:

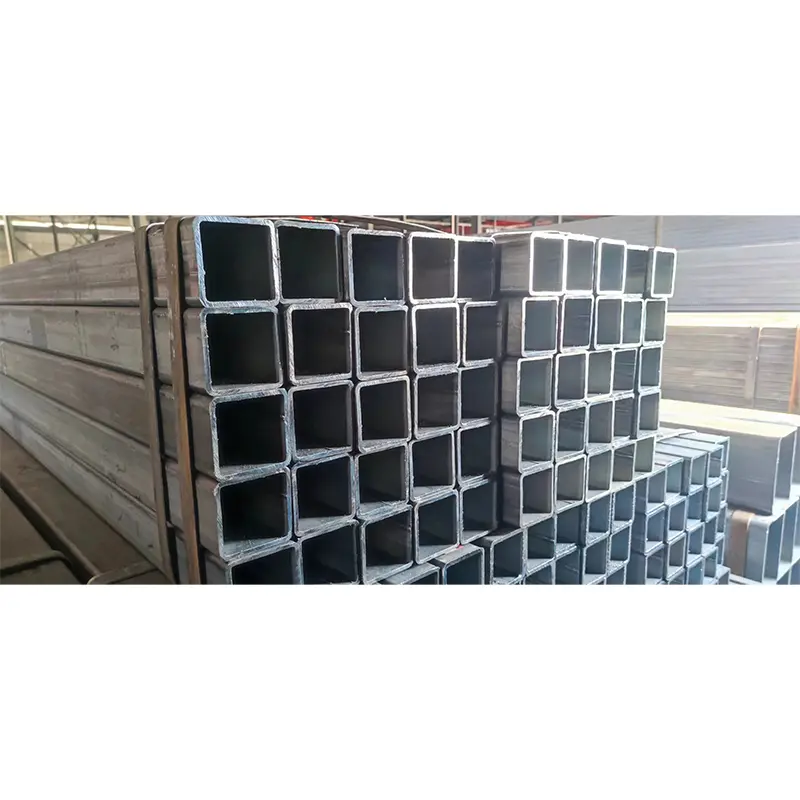

- Rury cienkościenne: Grubość ścianki ≤ 3 mm, stosowane głównie do projektów dekoracyjnych i lekkich podpór.

- Rury średniościenne: Grubość ścianki 3–6 mm, stosowane do ogólnych zastosowań konstrukcyjnych.

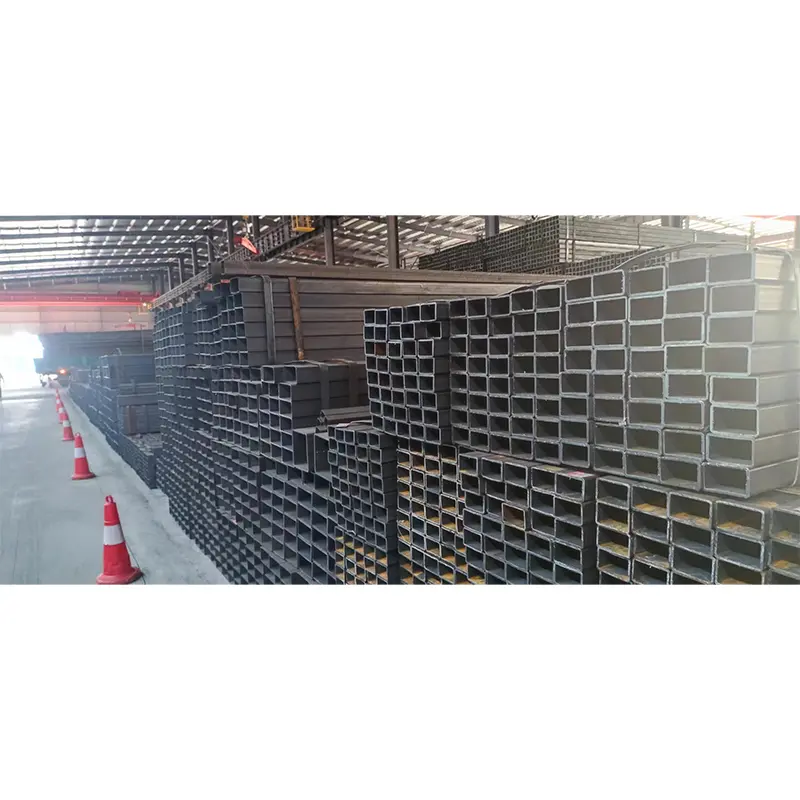

- Rury grubościenne: Grubość ścianki ≥ 6 mm, odpowiednie do belek i kolumn nośnych oraz ciężkich konstrukcji wsporczych.
