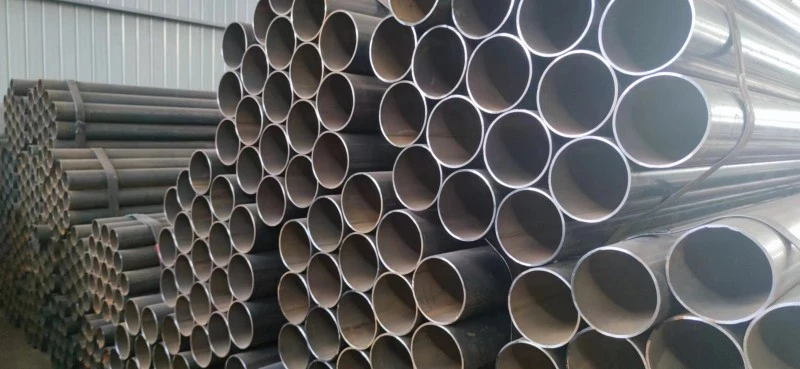

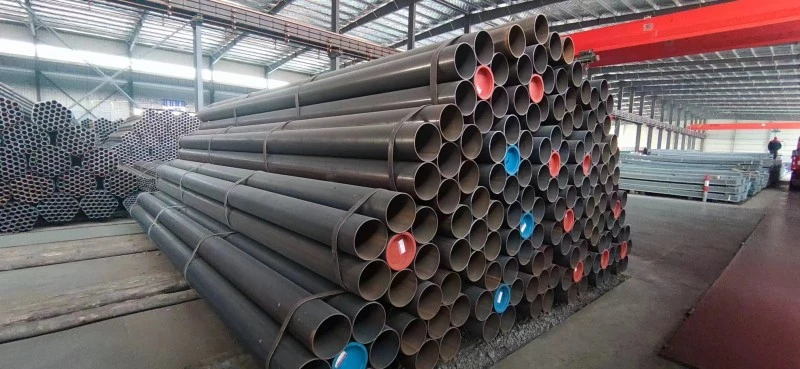

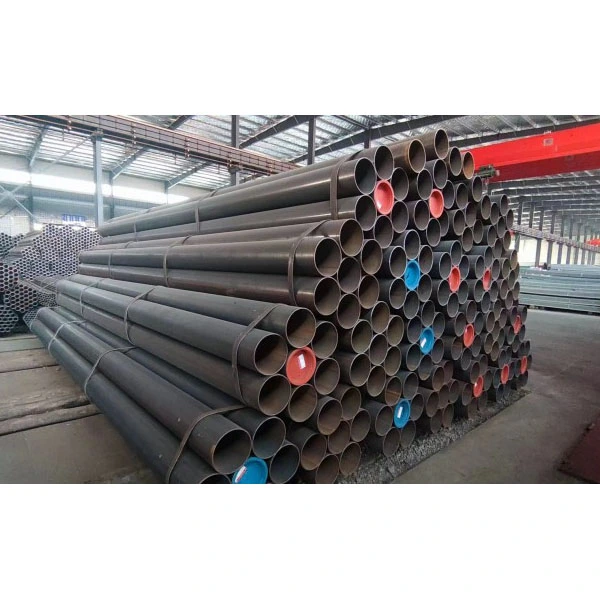

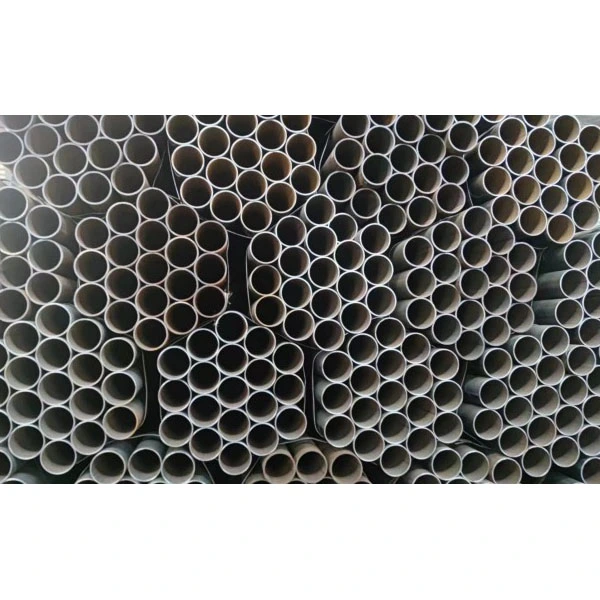

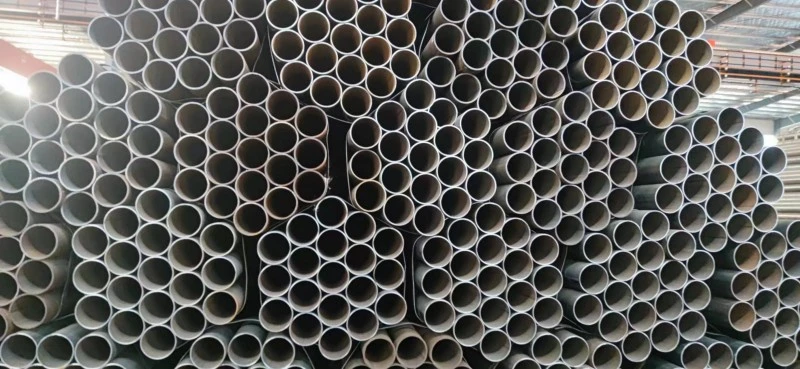

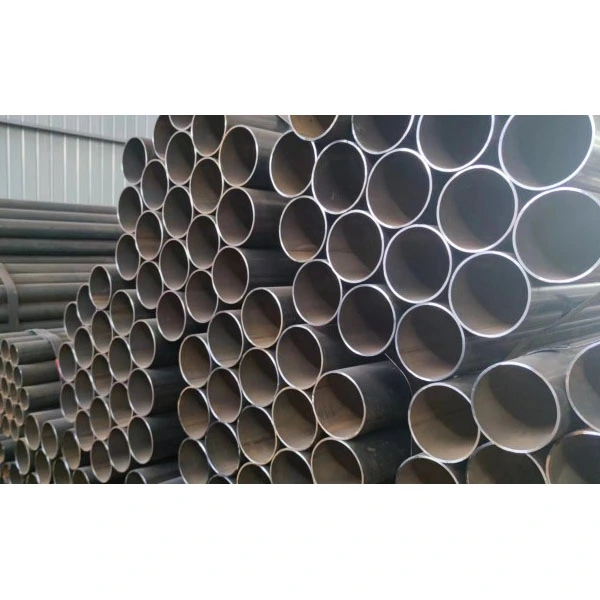

Rura stalowa spawana wzdłużnie o grubych ściankach

Rura stalowa spawana wzdłużnie o grubych ściankach Zhongtian jest stosowana w kluczowych dziedzinach, takich jak inżynieria chemiczna i inżynieria morska. Ściśle przestrzegamy standardu EEAT 2.0, wykorzystując dojrzałą jakość produktów, sprawdzone doświadczenie projektowe i kompleksowe usługi techniczne, aby dostarczać niezawodne rozwiązania rurowe klientom na całym świecie.

Podstawowe definicje i specyfikacje

1. Definicja produktu

- Rury grubościenne: Grubość ścianki ≥ 8 mm

- Rury o bardzo grubych ściankach o wysokiej wartości dodanej: Grubość ścianki ≥ 25 mm

- Zakres średnic: średnica zewnętrzna 219–2500 mm (główne specyfikacje 610–1420 mm)

- Zakres grubości ścianki: 6–60 mm

- Standardowa długość pojedyncza: 12 metrów, konfigurowalne rury o długości 18 metrów i więcej

2. Powszechnie używane materiały

- Stal węglowa: Q235B, Q355B/C/D/E, odpowiednia do konstrukcji ogólnych i konwencjonalnych warunków pracy

- Stal rurociągowa: L245–L555, API 5L X42–X80, głównie do wysokociśnieniowego transportu ropy i gazu

- Stal stopowa: 16Mn, ASTM A106 Gr.B, odpowiednia do środowisk pracy o wysokiej temperaturze i wysokim ciśnieniu

3. Standardy

- Normy krajowe: GB/T 9711, GB/T 3091, SY/T 5037

- Normy międzynarodowe: API 5L, ASTM A53, EN 10217

Dwustronne spawanie łukiem krytym (LSAW): główny proces wytwarzania grubościennych rur o dużych średnicach

1. Wybór surowca: Stosuje się blachy stalowe o średniej grubości, które przeszły proces wykrywania wad, o grubości 6–60 mm.

2. Frezowanie krawędzi blachy stalowej: Skosy spawalnicze są obrabiane na krawędziach płyt, aby zapewnić penetrację spoiny i jakość spawania.

3. Wstępne gięcie krawędzi: Obie strony blachy stalowej są wstępnie gięte, aby uniknąć pęknięć po uformowaniu.

4. Proces formowania (trzy główne metody)

- Formowanie JCOE: tłoczenie krok po kroku typu J, typu C i typu O odbywa się sekwencyjnie, odpowiednie dla rur o średnicach 406–1626 mm i grubościach ścianek 6–40 mm, oferując wysoką opłacalność i stabilną jakość.

- Formowanie UOE: Najpierw tłoczenie w kształcie litery U, następnie łączenie szwów w kształcie litery O, a na koniec mechaniczne rozszerzanie średnicy. Zapewnia to optymalną okrągłość wymiarów i precyzję i jest szeroko stosowane w kluczowych projektach, takich jak linie magistralne wysokiego napięcia, przeprawy przez rzeki i operacje głębinowe. Reprezentatywna specyfikacja: gatunek stali X80, średnica zewnętrzna 1422 mm × grubość ścianki 32,1 mm.

- Formowanie rolkowe RBE: Ciągłe formowanie rolkowe jest odpowiednie dla rur o małych i średnich średnicach, obsługujących zarówno produkty standardowe, jak i grubościenne, oferując wyjątkową wydajność produkcji.

5. Operacja spawania: Stosuje się wielodrutowe dwustronne spawanie łukiem krytym (zwykle spawanie czterodrutowe). Prąd spawania wynosi 800–1200 A, napięcie 28–36 V, a prędkość spawania 0,8–1,2 m/min. Wszystkie spoiny poddawane są w 100% ultradźwiękowej (UT) + radiograficznej (RT) detekcji wad w celu wyeliminowania defektów, takich jak pęknięcia i niepełne stopienie.

6. Po leczeniu

- Obróbka cieplna: Zabiegi normalizujące i odpuszczające eliminują naprężenia szczątkowe w rurze i poprawiają ogólną wytrzymałość.

- Wykańczanie: Prostowanie, cięcie, fazowanie i weryfikacja pełnowymiarowa.

- Test hydrostatyczny: Standardowy test ciśnieniowy (10 MPa, 30 minut), aby upewnić się, że nie ma wycieków.

- Ochrona antykorozyjna: powłoka antykorozyjna 3PE, powłoka proszkowa epoksydowa, cynkowanie ogniowe itp., odpowiednia do środowisk zakopanych i korozyjnych.

Zgrzewanie oporowe wysokiej częstotliwości (ERW): pomocniczy proces produkcyjny

Proces ten stosowany jest głównie do produkcji rur o małych i średnich średnicach, mających zastosowanie w średnicach 20–610 mm i grubościach ścianek 1,2–12,7 mm. Oferuje wysoką wydajność produkcji, kontrolowane koszty, ciągłe i jednolite spoiny, mniej defektów i doskonałe właściwości uszczelniające.

Podstawowe zalety wydajności

1. Wysoka wytrzymałość i odporność na wysokie ciśnienie

Grubościenna rura stalowa ze szwem wzdłużnym, bazująca na grubościennej konstrukcji i wysokiej jakości surowcach, może pochwalić się granicą plastyczności nie mniejszą niż 235 MPa, a gatunek stali X80 osiąga 555 MPa. Ma zakres ciśnień 10–30 MPa, wykazuje doskonałą odporność na uderzenia i odkształcenia, spełniając wymagania zastosowań wysokociśnieniowych i ciężkich.

2. Stabilna i niezawodna jakość spoiny

Dwustronne spawanie łukiem krytym pozwala uzyskać głęboką penetrację, przy współczynniku spoiny sięgającym 1,0; zgrzewanie oporowe wysoką częstotliwością zapewnia doskonałe uszczelnienie. Obydwa procesy nadają się do transportu mediów łatwopalnych i wybuchowych.

3. Wysoka dokładność wymiarowa

Odchylenie średnicy zewnętrznej ≤ ±1% średnicy rury, odchylenie grubości ścianki ≤ ±12,5% grubości ścianki, eliptyczność ≤ 0,5% średnicy rury. Jego okrągłość i prostoliniowość są lepsze niż w przypadku rur spawanych spiralnie, co zapewnia większe możliwości dostosowania do instalacji na miejscu.

4. Znacząca przewaga kosztowa

W przypadku produktów o dużej specyfikacji i średnicy ≥325 mm wydajność produkcji jest znacznie wyższa niż w przypadku rur stalowych bez szwu, co zmniejsza koszty całkowite o 30–50%. W porównaniu do rur spawanych spiralnie charakteryzuje się wyższą wytrzymałością osiową, krótszymi szwami spawalniczymi i niższym ryzykiem defektów, co czyni go preferowanym wyborem w przypadku dalekobieżnych linii przesyłowych.

5. Szeroki zakres warunków pracy

Może wytrzymać środowiska w zakresie od -40 ℃ do 450 ℃, a jednocześnie posiada doskonałą odporność na zmęczenie i korozję, dzięki czemu nadaje się do różnych trudnych środowisk, takich jak głębokie morze, wieczna zmarzlina i korozja chemiczna.

Główne obszary zastosowań

1. Transport ropy i gazu: wysokociśnieniowe magistrale do przesyłu ropy naftowej i gazu ziemnego, miejskie sieci gazociągów wysokiego ciśnienia (główne zastosowanie stali X70 i X80)

2. Energia energetyczna: Rurociągi wody obiegowej elektrowni, rurociągi odsiarczania, rurociągi transportujące pył węglowy, kolektory kotłów elektroenergetycznych, rury stalowe ciśnieniowe elektrowni wodnych

3. Rafinacja chemiczna: Rurociągi technologiczne wysokotemperaturowe i wysokociśnieniowe, rurociągi transportujące media palne i wybuchowe, rurociągi oczyszczalni ścieków

4. Budowanie konstrukcji stalowych: rury fundamentowe z pali nośnych mostów, duże kolumny budowlane, stalowe obudowy fundamentów z pali, obudowy tuneli osłonowych

5. Inżynieria morska: płaszcze platform morskich, rurociągi podmorskie, fundamenty pali portowych i nabrzeży

6. Inżynieria komunalna: wysokociśnieniowe sieci rurociągów ciepłowniczych, wielkoskalowe projekty zaopatrzenia w wodę i odprowadzania wody oraz odprowadzania wody, rurociągi o zintegrowanej konstrukcji galerii rur

Prawdziwy przypadek: projekt tunelu pod osłoną rzeki Jangcy

Zhongtian dostarczył rurę stalową o grubych ściankach, spawaną wzdłużnie, gatunku X80, Φ1422×32,1 mm, metodą UOE, dwustronnie spawaną metodą UOE dla kluczowego projektu gazociągu zachodnio-wschodniego – projektu tunelowania rzeki Jangcy. Projekt ten, zlokalizowany na złożonym obszarze geologicznym, wymagał rur o dużej wytrzymałości na ciśnienie i długości pojedynczego elementu do 18 metrów (specyfikacja bardzo długich i bardzo grubych ścian). Wszystkie produkty przeszły pełny zestaw testów ultradźwiękowych, radiograficznych i hydrostatycznych, a skuteczność wykrywania wad spoin wyniosła 99,8%. Projekt ten w pełni zweryfikował stabilność i niezawodność rur Zhongtian w dużych projektach długodystansowych, wysokociśnieniowych i transgranicznych.

Kontrola jakości i standardy testowania

1. Badania nieniszczące: 100% spoin przeszło badania ultradźwiękowe i radiograficzne, które pozwoliły wykryć defekty o średnicy równoważnej 2 mm, ściśle kontrolując pęknięcia, brak przetopienia i inne problemy.

2. Badanie właściwości mechanicznych: Próby rozciągania, udarności w niskiej temperaturze (energia uderzenia -20 ℃ ≥34 J), zginania i spłaszczania przeprowadzono partiami.

3. Kontrola wymiarowa: Dla każdej rury sprawdzono średnicę zewnętrzną, grubość ścianki, owalność, prostolinijność i wymiary skosu.

4. Testy hydrostatyczne: Testy ciśnieniowe przeprowadzono ściśle według standardów branżowych; rury uznawano za kwalifikowane, jeśli nie wystąpiły wycieki ani odkształcenia plastyczne.

Często zadawane pytania

P1: Jak odróżnić grubowarstwową rurę stalową ze szwem wzdłużnym od cienkościennej rury spawanej z prostym szwem?

Odp.: W przemyśle jako kryterium klasyfikacji rdzenia stosowana jest grubość ścianki: Rury o grubości ścianki ≥ 8 mm to rury spawane grubościenne, a rury ≥ 25 mm to rury spawane o bardzo grubych ściankach, stosowane głównie w warunkach wysokiego ciśnienia i dużych obciążeń; rury o grubości ścianki < 8 mm to cienkościenne rury spawane, powszechnie stosowane do niskociśnieniowego transportu płynów i zwykłego budownictwa konstrukcyjnego, o stosunkowo mniejszej wytrzymałości i odporności na ciśnienie.

P2: Dlaczego w projektach linii magistralnych wysokiego napięcia preferowana jest rura spawana łukiem krytym ze szwem prostym zamiast rury spawanej spiralnie?

Odp.: Rura spawana łukiem krytym ze szwem prostym ma tylko jeden krótki szew spawalniczy, co skutkuje wyższą wytrzymałością osiową oraz bardziej stabilną okrągłością i ogólną jakością; podczas gdy rura spawana spiralnie ma dłuższy szew spawalniczy, co prowadzi do większego prawdopodobieństwa wystąpienia wad i nadaje się tylko do warunków średniego i niskiego ciśnienia oraz do zwykłych projektów konstrukcyjnych. Dlatego w przypadku dalekobieżnych linii magistralnych wysokiego napięcia preferowane są rury spawane łukiem krytym ze szwem prostym.

P3: Jakie autorytatywne kwalifikacje posiada spawana rura stalowa o grubych ściankach Zhongtian?

Odp.: Nasze produkty ściśle odpowiadają głównym nurtom norm krajowych i międzynarodowych, takich jak API 5L, GB/T 9711 i ASTM A53, a także posiadają odpowiednie certyfikaty, takie jak CE i ISO. Jako legalny dostawca i producent w Chinach, nasze zakłady produkcyjne w pełni wdrażają system zarządzania jakością EEAT 2.0, a nasze produkty posiadają pełne kwalifikacje, spełniające wymagania dostępu różnych międzynarodowych projektów inżynieryjnych.
