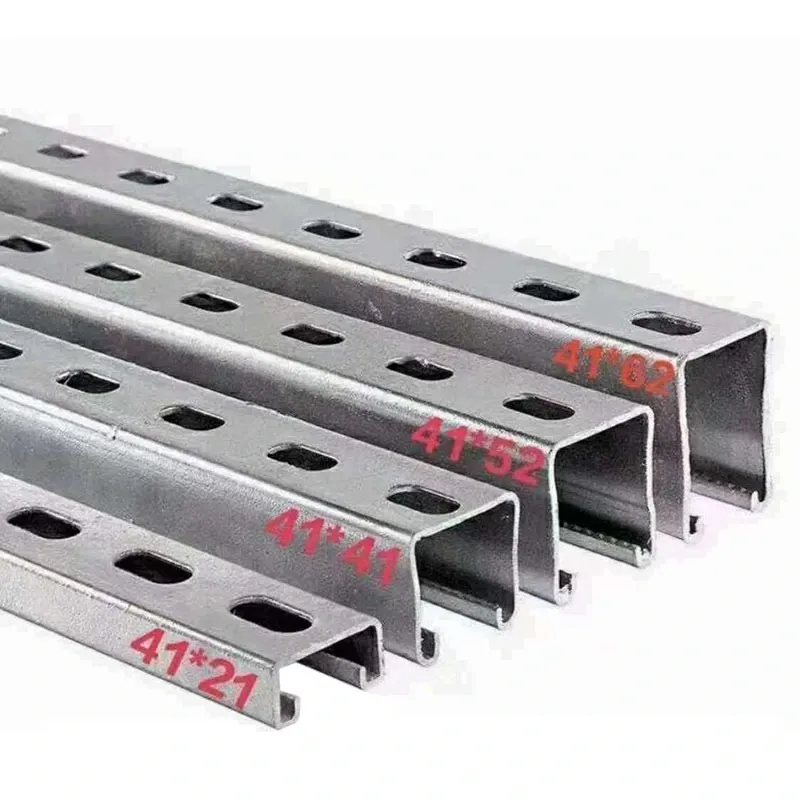

Wspornik ze stali ocynkowanej ogniowo w kształcie litery U

Wspornik wsporczy ze stali ocynkowanej ogniowo w kształcie litery U firmy ZHONGTIAN jest przeznaczony do długotrwałych zastosowań w instalacjach fotowoltaicznych. Wykonany z walcowanej na gorąco stali z kanałami U Q235B lub Q355B i ocynkowany zgodnie z GB/T 13912, łączy w sobie odporność na korozję, wytrzymałość konstrukcyjną, regulowany montaż i dostosowanie fabryczne. Nadaje się do naziemnych farm fotowoltaicznych, fotowoltaiki rolniczej, fotowoltaicznej dla rybaków, systemów dachowych i wiat słonecznych.

Ochrona przed korozją

Cynkowanie ogniowe

Wspornik wsporczy ze stali ocynkowanej ogniowo z kanałem U wykorzystuje powłokę cynkowaną ogniowo, która tworzy warstwę stopu cynku i żelaza ze stalowym podłożem. Powłoka zapewnia silną przyczepność i ochronę katodową przed drobnymi uszkodzeniami powierzchni.

Dostarczone dane wskazują ponad 500 godzin odporności na mgłę solną i długoterminową ochronę w środowiskach przybrzeżnych, solno-alkalicznych, kwaśnych deszczach i wilgotnych. W odpowiednich warunkach żywotność może osiągnąć około 25 lat przy zmniejszonej konserwacji antykorozyjnej.

Trwałość przetwarzania

Ocynkowane elementy umożliwiają fabryczne cięcie, gięcie, wykrawanie i inną obróbkę bez łatwego zdzierania powłoki ochronnej. Wstępna obróbka ogranicza modyfikacje na miejscu i potrzebę wtórnej obróbki antykorozyjnej.

Wydajność strukturalna

Materiały stalowe

Walcowana na gorąco stal z kanałami U Q235B i Q355B jest dostępna zgodnie z wymaganiami dotyczącymi obciążenia projektu. Profil w kształcie litery U zapewnia dobrą odporność na zginanie i skręcanie fotowoltaicznych konstrukcji nośnych.

Ładowność

Konstrukcję można zaprojektować na silny wiatr, obfite opady śniegu i inne obciążenia środowiskowe. Dostarczone dane wskazują na nośność pojedynczej kolumny do 1,5 tony w określonych warunkach.

Zakres temperatur

Dostarczony zakres roboczy wynosi około -40°C do 120°C. Rzeczywisty projekt konstrukcyjny powinien uwzględniać lokalną temperaturę, wiatr, śnieg, fundamenty i warunki montażu.

Regulowana instalacja

Regulacja pochylenia

System obsługuje wiele pozycji pochylenia od 10° do 60°, co pozwala na dostosowanie kąta montażu do lokalizacji projektu i warunków nasłonecznienia. Dostarczone dane projektowe wskazują, że zoptymalizowane kąty mogą potencjalnie poprawić roczną produkcję o 5%–8%, w zależności od warunków panujących na miejscu.

Kompatybilność modułów

Konstrukcja przesuwna z kanałem U obsługuje różne układy modułów fotowoltaicznych i może być używana zarówno z modułami jedno-, jak i dwustronnymi. Rozstaw modułów i pozycje montażu można regulować podczas instalacji.

Adaptacja terenu

Modułowa konstrukcja może pomieścić płaski teren, teren pochyły, fotowoltaikę rolniczą, fotowoltaikę rybacką i inne miejsca o różnej wysokości lub warunkach fundamentowania.

Metoda instalacji

Zespół śruby

Wspornik wsporczy ze stali ocynkowanej ogniowo z kanałem U wykorzystuje standardowe dziurkowane otwory i łączniki ze stali nierdzewnej do montażu łączonego śrubami. Ogranicza to konieczność spawania na miejscu i upraszcza montaż.

W odpowiednich warunkach projektowych standardowa metoda montażu może skrócić czas budowy o ponad 30%.

Fabryczna obróbka wstępna

ZHONGTIAN może przed wysyłką wykonać cięcie, wykrawanie, gięcie i wybrane operacje montażu wstępnego. Pomaga to ograniczyć konieczność wykonywania prac na miejscu i poprawia wydajność instalacji.

Aplikacje projektowe

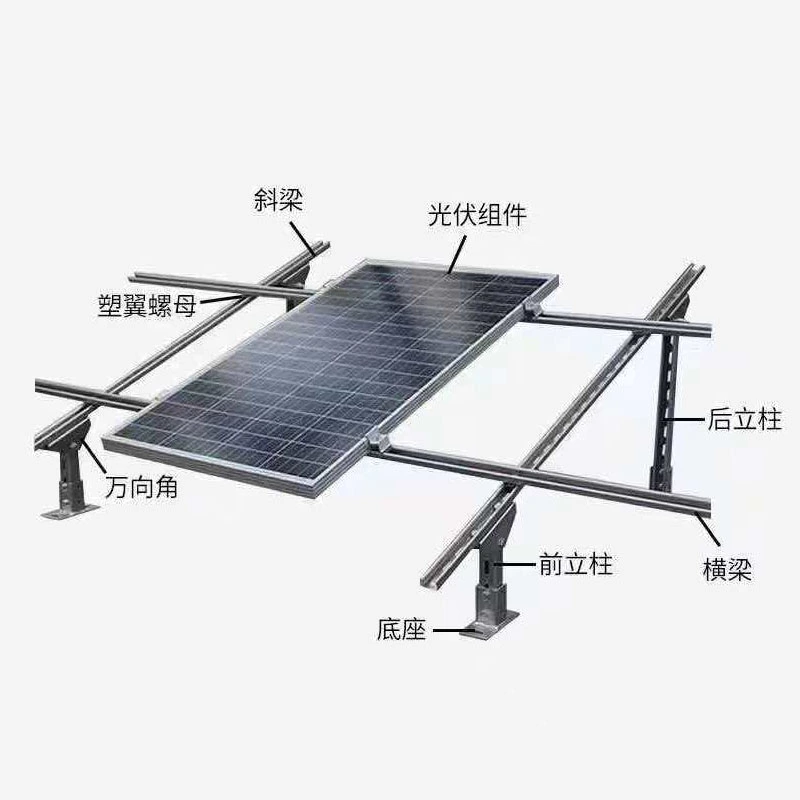

Instalacja fotowoltaiczna naziemna

Konfiguracje jednokolumnowe i dwukolumnowe można wybierać w zależności od rozmiaru modułu, rozstawu fundamentów, obciążenia wiatrem i obciążenia śniegiem.

Rolnictwo i rybołówstwo PV

Podwyższone konstrukcje mogą zapewnić wymagany prześwit dla działalności rolniczej lub projektów fotowoltaicznych na bazie wody, zachowując jednocześnie stabilność konstrukcyjną.

Fotowoltaika na dachu i zadaszeniu

Lekkie konstrukcje dachowe i konfiguracje zintegrowanych wiat solarnych można dostosować do warunków dachu, układów parkingów, wymiarów modułów i wymagań konstrukcyjnych.

Koszt cyklu życia

Niższa konserwacja

Cynkowanie ogniowe zmniejsza potrzebę regularnego usuwania rdzy i ponownego malowania w porównaniu z podstawowymi konstrukcjami cynkowanymi na zimno. Może to ograniczyć długoterminowe prace konserwacyjne w przypadku dużych projektów fotowoltaicznych.

Koszt długoterminowy

Chociaż początkowy koszt zakupu może być wyższy niż w przypadku prostych produktów cynkowanych na zimno, ocena dostarczonych kosztów wskazuje, że koszty cyklu życia można w odpowiednich warunkach obniżyć o ponad 30% ze względu na mniejsze wymagania w zakresie konserwacji i wymiany.

Zintegrowane zaopatrzenie

Kompletne komponenty

ZHONGTIAN może dostarczyć stal z kanałem U, stal z kanałem C, pale uziemiające, zaciski, bloki dociskowe i elementy złączne ze stali nierdzewnej w ramach zintegrowanego pakietu zaopatrzeniowego.

Dostawa projektu

Połączone zaopatrzenie pomaga wykonawcom EPC i integratorom systemów fotowoltaicznych ograniczyć prace związane z koordynacją dostawców, logistyką, inspekcją i zarządzaniem zamówieniami.

Przetwarzanie niestandardowe

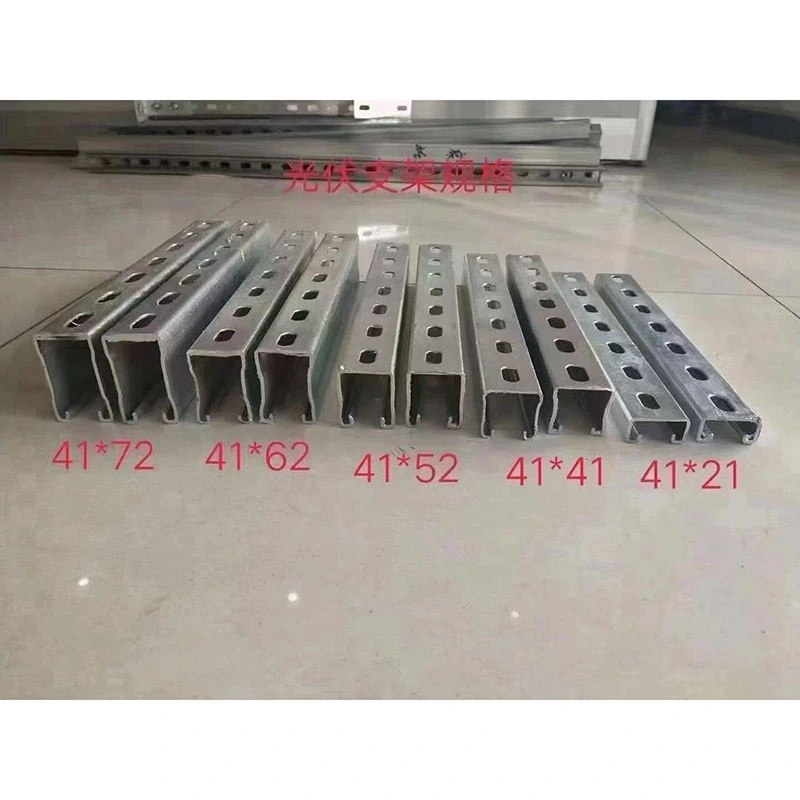

Długości niestandardowe

Wspornik wsporczy ze stali ocynkowanej ogniowo w kształcie litery U obsługuje niestandardowe długości zgodnie z rysunkami projektu i wymaganiami instalacyjnymi.

Niestandardowe otwory

Fabryczne wykrawanie i pozycjonowanie można dostosować w celu dopasowania do określonych zacisków, stężeń, szyn i elementów łączących.

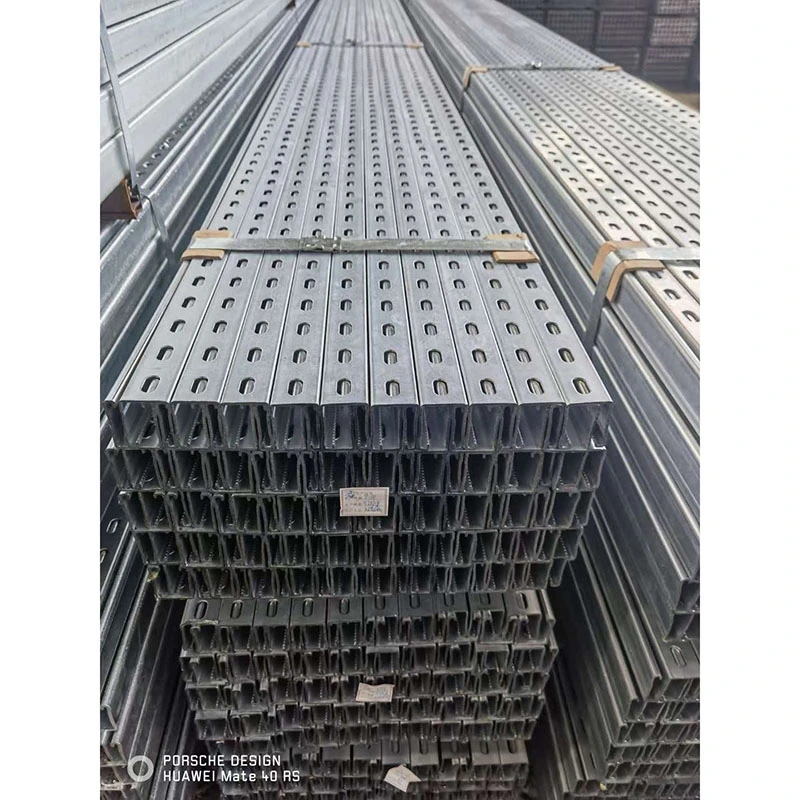

Dostawa wstępnie przycięta

Komponenty można wstępnie przyciąć i spakować zgodnie z sekcjami projektu, co ogranicza docinanie na miejscu i upraszcza instalację.

Często zadawane pytania

Jakie gatunki stali są dostępne?

Dostępna jest stal walcowana na gorąco w kształcie litery U Q235B i Q355B. Wybór zależy od obciążenia projektu i obliczeń konstrukcyjnych.

Jaki standard cynkowania jest stosowany?

Produkt spełnia wymagania GB/T 13912 dotyczące wyrobów ze stali ocynkowanej ogniowo.

Czy można go stosować na obszarach przybrzeżnych?

Tak. Powłoka ocynkowana nadaje się do ochrony przed korozją na zewnątrz, w tym w środowiskach przybrzeżnych i wilgotnych, jeśli specyfikacja powłoki zostanie odpowiednio dobrana.

Jaki jest zakres kątów?

Standardowy zakres regulacji wynosi od 10° do 60%, w zależności od ostatecznej konfiguracji konstrukcyjnej.

Czy wymagane jest spawanie na miejscu?

Nie. W głównej konstrukcji zastosowano znormalizowane otwory i połączenia śrubowe, co zmniejsza potrzebę spawania na miejscu.

Czy można dostarczyć długości niestandardowe?

Tak. ZHONGTIAN obsługuje niestandardowe długości, wykrawanie, gięcie, cięcie i inne przetwarzanie fabryczne zgodnie z wymaganiami projektu.
