Cienkościenne, spawane wzdłużnie rury stalowe

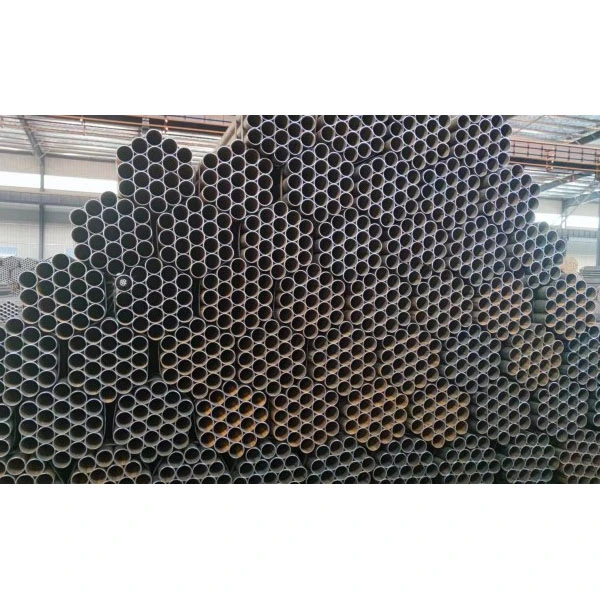

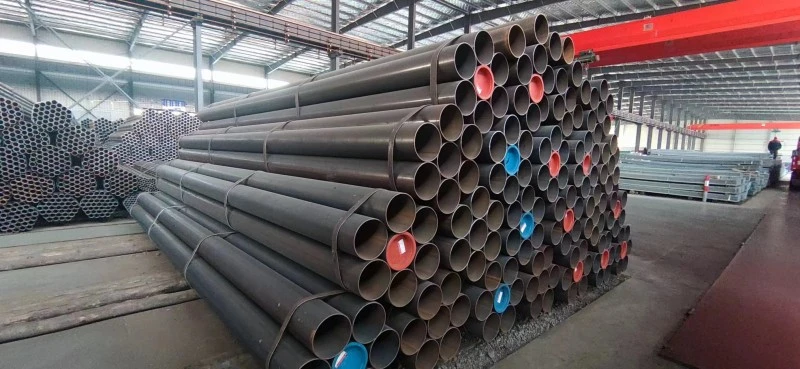

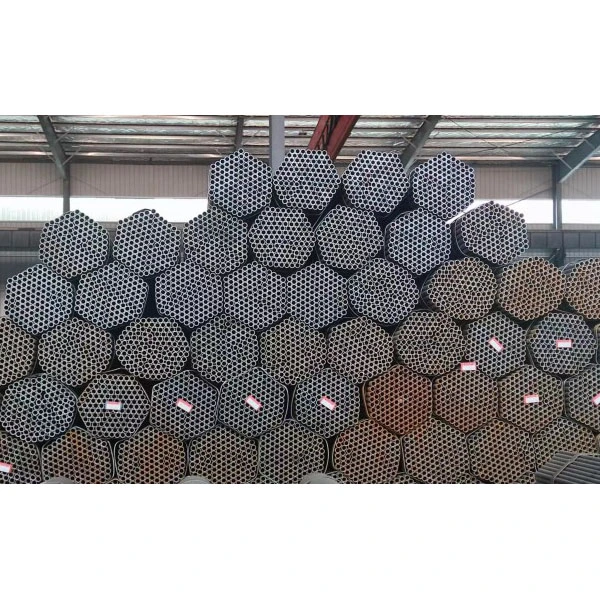

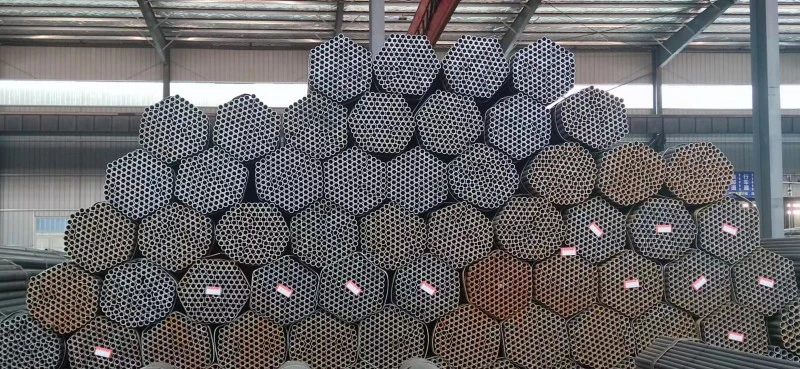

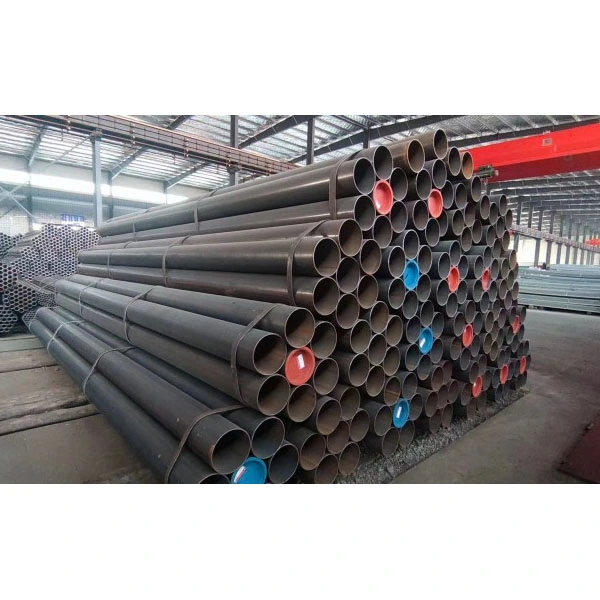

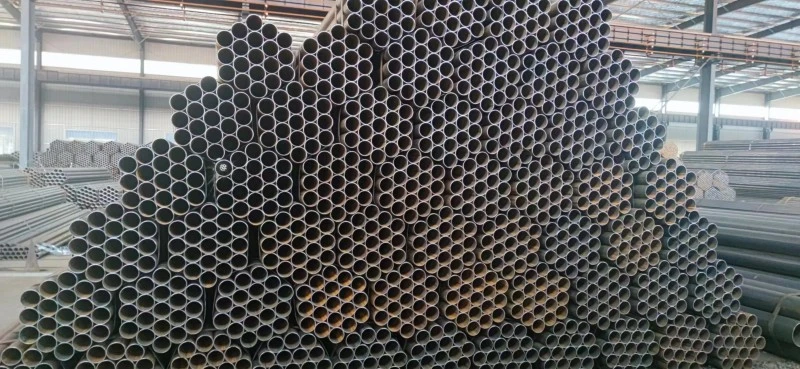

Rura stalowa cienkościenna spawana wzdłużnie Zhongtian to lekka rura stalowa wykonana z taśmy stalowej lub blachy stalowej jako materiału podstawowego, walcowana, a następnie spawana wzdłuż pojedynczej spoiny wzdłużnej.

- Grubość ścianki: 1,0–6 mm

- Średnica zewnętrzna: Φ20–Φ610 mm (typowe specyfikacje Φ33–Φ426 mm)

- Długość standardowa: 6 metrów, 12 metrów, dostępne są również długości niestandardowe

- Proces podstawowy: zgrzewanie oporowe wysokiej częstotliwości (ERW/HFW)

- Normy: GB/T 3091-2025, GB/T 13793-2016, ASTM A53

Typowe materiały i właściwości mechaniczne

Cienkościenna rura stalowa spawana wzdłużnie wykonana jest z wysokiej jakości stali węglowej, równoważąc wytrzymałość konstrukcyjną i wydajność przetwarzania:

1 Q195: Granica plastyczności ≥ 195 MPa, odpowiednia na rusztowania, poręcze i rurociągi wody niskociśnieniowej

2 Q215A/B: Granica plastyczności ≥ 215 MPa, stosowana głównie do transportu płynów i rur ogólnego przeznaczenia

3 Q235B: Granica plastyczności ≥ 235 MPa MPa, najbardziej wszechstronna, szeroko stosowana w budownictwie, wodociągach i kanalizacji oraz w transporcie gazu.

4 Q355B: Granica plastyczności ≥ 355 MPa, odpowiednia do konstrukcji nośnych i produkcji urządzeń mechanicznych.

Proces produkcyjny

Jako profesjonalny producent Zhongtian przyjmuje w pełni zautomatyzowany proces produkcji precyzyjnej:

1. Rozwijanie → Wyrównywanie → Przycinanie krawędzi

2. Proces formowania: Wyposażony w 7–9 zestawów rolek gradientowych, stopniowo walcujących i formujących, aby uniknąć problemów z koncentracją naprężeń.

3. Spawanie wysokiej częstotliwości: Częstotliwość robocza 100–500 kHz, pusta krawędź rury jest natychmiast podgrzewana do 1300–1500 ℃ w celu uzyskania stopienia, a następnie łączenie metalurgiczne jest wykonywane za pomocą rolek wytłaczających. Spawanie nie wymaga dodatkowego metalu.

4. Usuwanie ściegu spoiny → Wyżarzanie średniej częstotliwości w celu odprężenia → Wymiarowanie i prostowanie

5. Cięcie na długość → Testowanie wydajności → Obróbka antykorozyjna → Opakowanie gotowego produktu

- Prędkość spawania: 20–30 m/min, do 60 m/min

- Wytrzymałość spoiny: nie mniej niż 90% wytrzymałości materiału podstawowego

- Tolerancje wymiarowe: błąd średnicy zewnętrznej ± 0,5 mm, jednorodność grubości ścianki ≥ 98%

Podstawowe zalety

1. Lekkie i ekonomiczne: 20%–30% lżejsze niż rury stalowe bez szwu o tych samych specyfikacjach, co zmniejsza całkowite koszty o 15%–25%.

2. Dokładne wymiary: gładka powierzchnia rury, ścisła kontrola tolerancji, doskonałe właściwości gięcia na zimno i spawanie oraz wygodny montaż.

3. Wysoka zdolność produkcyjna: duża prędkość spawania, oparta na zdolności produkcyjnej fabryki na dużą skalę, umożliwiająca szybkie i duże dostawy.

4. Stabilne spoiny: Prosty rozkład naprężeń w jednym prostym szwie, mniej podatne na superpozycję naprężeń, co skutkuje lepszą odpornością na zmęczenie.

System kontroli jakości

Rygorystyczne testy w całym procesie w celu zapewnienia bezpieczeństwa produktu:

- Pełna próba hydrostatyczna: ciśnienie próbne 2,5 MPa, utrzymywanie ciśnienia przez 1 minutę bez wycieków

- Badania nieniszczące: zakres badań prądów wirowych i badań ultradźwiękowych

- Testy mechaniczne: Przeprowadzanie wielu testów, w tym prób spłaszczania, rozszerzania i rozciągania

- Pełna identyfikowalność: raporty dotyczące materiałów, numery partii pieców i zapisy produkcji seryjnej.

Główne obszary zastosowań

Cienkościenne, spawane wzdłużnie rury stalowe nadają się do różnych zastosowań w niskociśnieniowym transporcie płynów i lekkich zastosowaniach konstrukcyjnych:

1. Konstrukcje budowlane: Belki i kolumny konstrukcji stalowej, rusztowania, wsporniki ścian osłonowych, poręcze

2. Budownictwo komunalne: Rurociągi wodociągowe i kanalizacyjne, przesył gazu niskociśnieniowego, rury tryskaczowe

3. Rolnictwo i ochrona wody: Rurociągi irygacyjne, rury pomp głębinowych, rurociągi do uzdatniania wody

4. Przemysł maszynowy i lekki: rolki przenośników, obudowy silników, rury meblowe, sprzęt fitness

5. Zasilanie i komunikacja: Rury osłonowe do kabli, rury kablowe, wsporniki korytek kablowych

Przypadek aplikacji w świecie rzeczywistym

Duży projekt kompleksu komercyjnego w Szanghaju (2024)

Wymagania projektu: Zakup 12 000 metrów rury Φ48×3,0 mm Q235B do zastosowania jako rury rusztowania i wsporniki ścian osłonowych, zgodnie z normą GB/T 3091. Rury muszą być lekkie, mieć dokładne wymiary i ocynkowane ogniowo w celu ochrony przed korozją.

Rozwiązanie Zhongtian: Wykorzystanie technologii zgrzewania oporowego wysokiej częstotliwości do produkcji cienkościennych rur stalowych spawanych wzdłużnie o grubości powłoki cynkowej nie mniejszej niż 30 mikrometrów.

Efekty aplikacji

1. W porównaniu z rurami stalowymi bez szwu całkowite koszty zakupu są obniżone o 22%;

2. Tolerancja średnicy zewnętrznej jest kontrolowana w zakresie ±0,3 mm, co skutkuje zerową liczbą produktów niezgodnych podczas odbioru na miejscu;

3. Znormalizowane końcówki rur poprawiają wydajność instalacji o 30%;

4. W ciągu pięciu lat od uruchomienia rury nie wykazały żadnych oznak rdzy, odkształceń ani uszkodzeń spawów.

Często zadawane pytania

P1: Jakie ciśnienie mogą wytrzymać cienkościenne rury stalowe spawane z prostym szwem Zhongtian?

Odp.: Ten produkt jest przeznaczony do ciśnień ≤2,5 MPa i spełnia potrzeby związane z zaopatrzeniem w wodę, gazem, sprężonym powietrzem i konwencjonalnymi zastosowaniami konstrukcyjnymi. Nie jest zalecany do zastosowań wysokociśnieniowych lub temperatur przekraczających 450 ℃.

P2: W jaki sposób Zhongtian zapewnia jakość i niezawodność spoiny?

Odp.: Stosujemy zgrzewanie oporowe wysokiej częstotliwości i ściśle kontrolujemy wszystkie parametry procesu, osiągając wytrzymałość spoiny na poziomie ponad 90% materiału podstawowego. Wszystkie gotowe produkty przechodzą 100% testy hydrostatyczne, a także badania nieniszczące prądami wirowymi i ultradźwiękowymi i wysyłane są tylko te, które przeszły pomyślnie.

P3: Jakie są standardowe terminy dostaw i usługi dostosowywania naszych produktów?

Odp.: W przypadku standardowych specyfikacji wynoszących 6 metrów i 12 metrów czas dostawy wynosi od 7 do 10 dni. Na zamówienie dostępne są długości niestandardowe od 1 do 18 metrów. Świadczymy również cynkowanie ogniowe, powłoki epoksydowe w celu ochrony przed korozją oraz usługi obróbki końcówek rur, takie jak ukosowanie, gwintowanie i wykonywanie kołnierzy. Akceptujemy małe zamówienia próbne i duże zamówienia zbiorcze.
