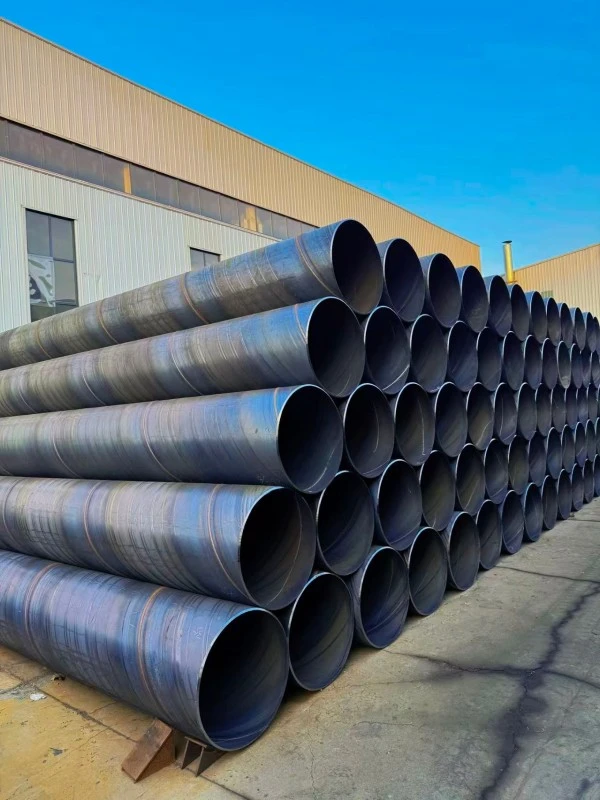

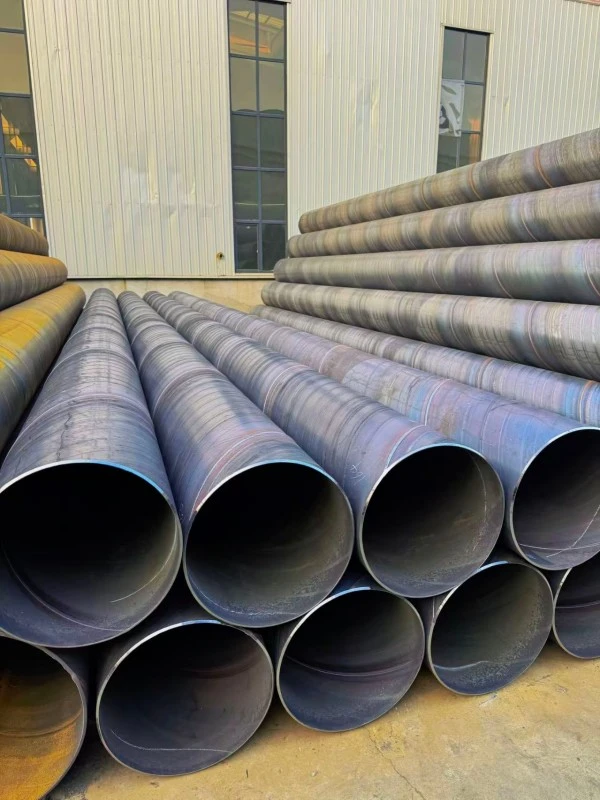

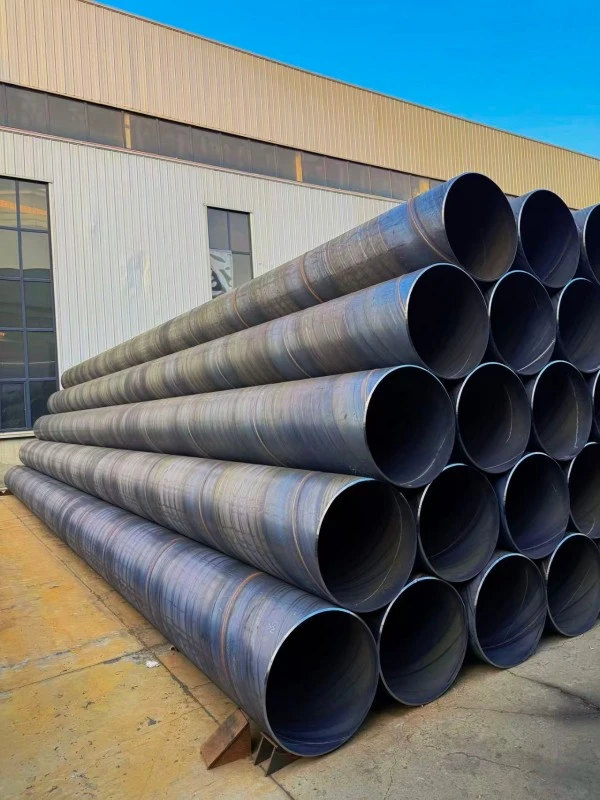

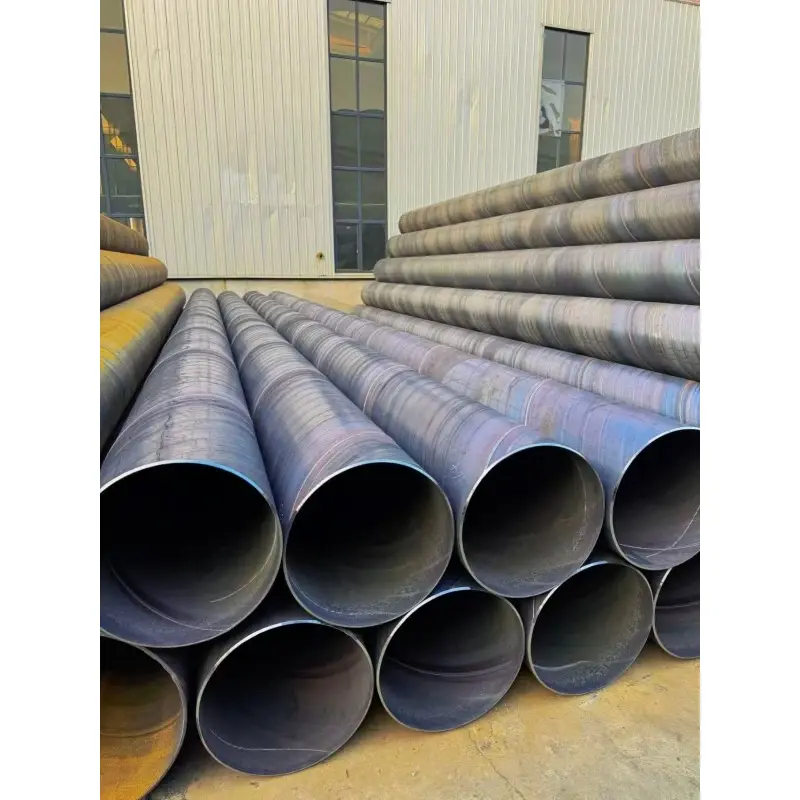

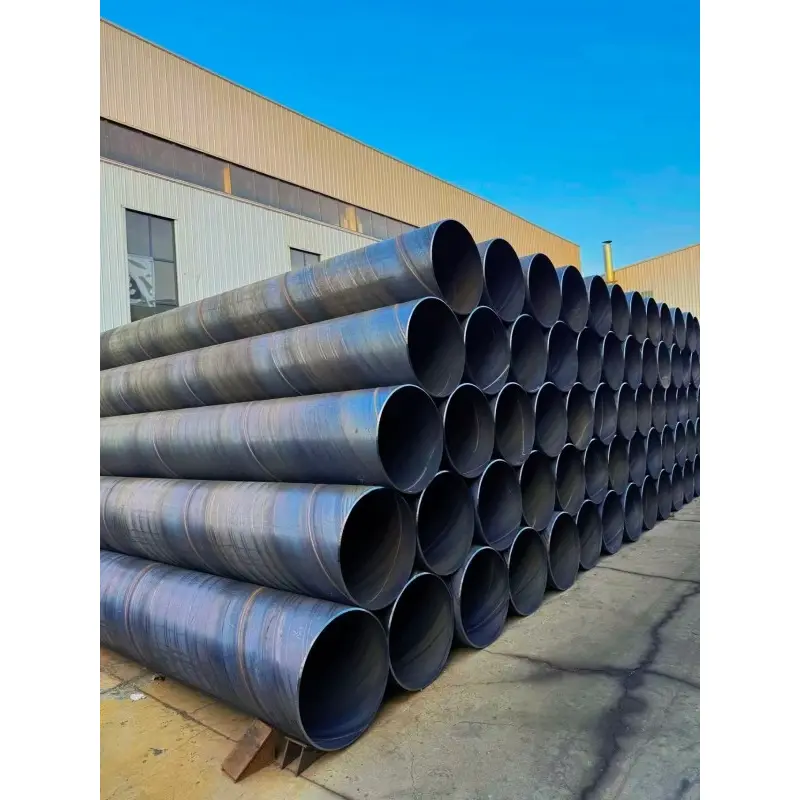

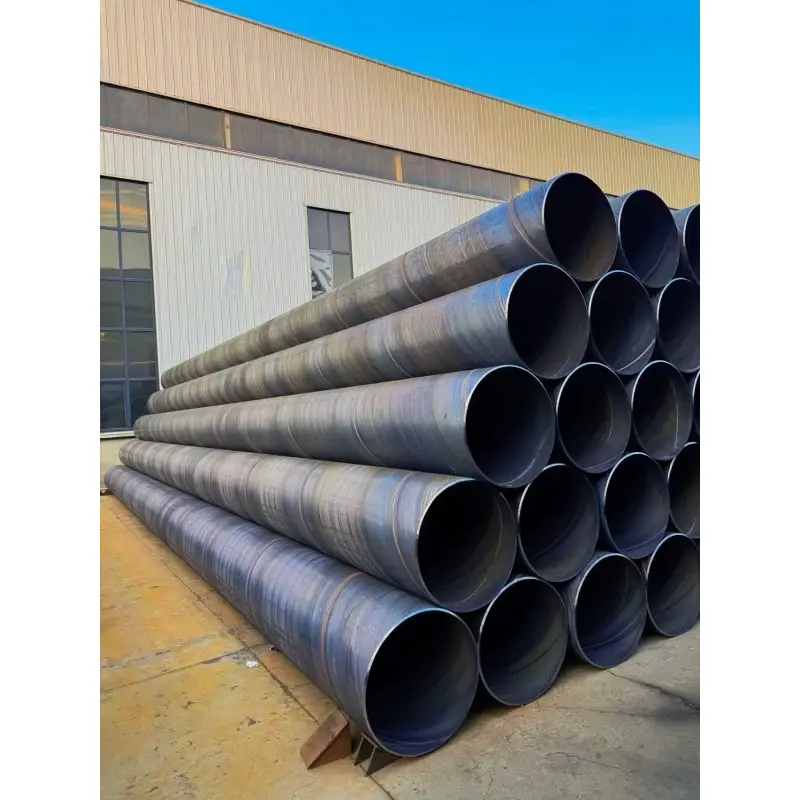

Rura stalowa spawana spiralnie o dużej średnicy

Rury stalowe spawane spiralnie o dużej średnicy produkowane są przy użyciu taśm stalowych walcowanych na gorąco jako surowców. Poprzez ciągłe formowanie spiralne, wewnętrzne i zewnętrzne dwustronne spawanie łukiem krytym, badania nieniszczące i próby ciśnienia hydraulicznego, taśma stalowa przekształca się w spawaną rurę stalową o dużej średnicy.

Produkt przeznaczony jest głównie do projektów wymagających dużej wydajności transportowej, instalacji rurociągów na duże odległości i zastosowań konstrukcyjnych o dużej średnicy.

W przemyśle rur stalowych średnica zewnętrzna ≥820 mm (DN800) jest ogólnie uważana za dużą średnicę. Rury o średnicy φ1420 mm i większej są powszechnie klasyfikowane jako rury stalowe o bardzo dużych średnicach.

Kluczowe cechy rur stalowych SSAW o dużej średnicy obejmują zdolność produkcyjną o dużej średnicy, zrównoważony rozkład naprężeń, dużą odporność na odkształcenia, wysoką wydajność transportu i przydatność do projektów inżynieryjnych na dużą skalę.

Dane techniczne

Zalety rur stalowych SSAW o dużej średnicy

1. Wyjątkowa zdolność produkcyjna o bardzo dużych średnicach

Największą zaletą rur stalowych spawanych spiralnie o dużej średnicy jest ich zdolność do osiągania produkcji o dużej średnicy dzięki technologii spawania spiralnego.

W porównaniu z rurami stalowymi bez szwu i niektórymi rurami ze szwem prostym, produkcja rur stalowych ze szwem spiralnym jest mniej ograniczona ograniczeniami średnicy. Może osiągnąć stabilną produkcję rur powyżej φ3000 mm, co czyni go idealnym wyborem do przesyłu wody na dużą skalę, miejskich sieci rurociągów i projektów przemysłowych.

ZHONGTIAN zapewnia niestandardowe rozwiązania rur stalowych o dużej średnicy zgodnie z wymaganiami projektu, w tym średnicą, grubością ścianki, gatunkiem materiału i opcjami powlekania.

2. Wysoka wydajność transportu w systemach o dużym przepływie

Systemy rurociągów o dużej średnicy są zwykle przeznaczone do transportu dużych ilości wody, gazu lub płynów przemysłowych.

Rura stalowa SSAW o dużej średnicy zapewnia większy wewnętrzny obszar przepływu, zmniejszając opory przepływu i poprawiając wydajność transportu. W przypadku projektów przesyłowych na duże odległości zwiększenie średnicy rury może zmniejszyć liczbę wymaganych równoległych rurociągów i zoptymalizować ogólne inwestycje inżynieryjne.

3. Stabilna wydajność konstrukcyjna w złożonych warunkach

Rurociągi o dużej średnicy mogą podczas eksploatacji podlegać ciśnieniu zewnętrznemu, ruchom gruntu i naprężeniom instalacyjnym.

Spiralnie spawana konstrukcja pomaga równomiernie rozłożyć naprężenia wzdłuż korpusu rury, poprawiając odporność na odkształcenia, osiadanie fundamentów i obciążenia zewnętrzne. To sprawia, że ​​rura stalowa spawana spiralnie o dużej średnicy nadaje się do zakopanych rurociągów i złożonych środowisk geologicznych.

4. Mniejsze spawanie w terenie i szybsza konstrukcja

W przypadku projektów rurociągów dalekobieżnych liczba złączy polowych bezpośrednio wpływa na efektywność budowy i niezawodność działania.

Rury stalowe spawane spiralnie o dużej średnicy mogą być dostarczane w dłuższych standardowych długościach, zwykle 12 metrów, z niestandardowymi długościami dostępnymi zgodnie z wymaganiami projektu. Dłuższe odcinki rur zmniejszają liczbę miejsc spawania na miejscu, skracają czas budowy i zmniejszają potencjalne ryzyko wycieków.

5. Lepsze wyniki ekonomiczne dużych projektów

Projekty inżynieryjne o dużych średnicach wymagają kompleksowego uwzględnienia kosztów materiałów, kosztów transportu i wydajności instalacji.

W porównaniu z rurami stalowymi bez szwu o dużej średnicy i niektórymi rurami ze szwem prostym, rury stalowe SSAW o dużej średnicy zapewniają lepszą wydajność kosztową przy jednoczesnym zachowaniu wymaganych parametrów mechanicznych, co czyni je powszechnie wybieranymi do dużych projektów infrastrukturalnych.

6. Elastyczny dobór materiału i grubości ścianki

Różne środowiska inżynieryjne wymagają różnych poziomów wydajności rur.

ZHONGTIAN może dostarczyć rury stalowe spawane spiralnie o dużej średnicy z różnymi gatunkami materiałów i kombinacjami grubości ścianek, umożliwiając klientom wybór odpowiednich rozwiązań w zależności od wymagań ciśnieniowych, warunków glebowych, medium transportowego i środowiska usług.

Główne zastosowania

1. Duże miejskie sieci rurociągów

Rura stalowa spawana spiralnie o dużej średnicy jest szeroko stosowana w miejskich systemach wodociągowych, rurociągach drenażowych, sieciach transportu kanalizacyjnego, systemach gromadzenia wody deszczowej i projektach przesyłu wody miejskiej.

Duża przepustowość i ekonomiczne właściwości konstrukcyjne sprawiają, że nadaje się do dużych projektów infrastruktury miejskiej wymagających długotrwałej eksploatacji i stabilnej wydajności.

2. Ochrona wody i inżynieria wodna

Projekty ochrony wody na dużą skalę wymagają rurociągów o dużej przepustowości i niezawodnych parametrach konstrukcyjnych.

Rura stalowa SSAW o dużej średnicy jest powszechnie stosowana w rurociągach łączących zbiorniki, rurociągach ciśnieniowych przepompowni, systemach przeciwpowodziowych, rurociągach przekraczających rzeki i dużych projektach przekierowania wody.

3. Transport ropy i gazu na duże odległości

W przypadku transportu ropy naftowej, gazu ziemnego, rafinowanej ropy naftowej i systemów gromadzenia pól naftowych rurociągi o dużej średnicy pomagają poprawić wydajność transportu.

Zgodnie z wymaganiami ciśnieniowymi projektu i międzynarodowymi normami dotyczącymi rurociągów można wybrać materiały takie jak L245, L360, X52, X60 i X70, aby spełnić różne warunki rurociągu.

4. Fundamenty palowe o dużej średnicy i inżynieria wspierająca

Ze względu na duży rozmiar i stabilność konstrukcyjną, rury stalowe spawane spiralnie o dużej średnicy mogą być stosowane w fundamentach mostów, budowie portów, wieżowcach, obudowach pali o dużej średnicy i tymczasowych konstrukcjach wsporczych.

Zapewnia niezawodne wsparcie i nadaje się do projektów wymagających elementów fundamentów o dużej średnicy.

5. Wentylacja przemysłowa i rurociągi technologiczne

Rury spiralnie spawane o dużych średnicach są również stosowane w systemach wentylacji przemysłowej, rurociągach odpylających, systemach wody chłodzącej w elektrowniach, rurociągach cyrkulacyjnych w zakładach chemicznych i systemach transportu procesów przemysłowych.

Konstrukcja o dużej średnicy pomaga poprawić wydajność transportu i wspiera wydajną działalność przemysłową.

6. Projekty podziemnych korytarzy i tuneli

W inżynierii podziemnej rury stalowe SSAW o dużej średnicy mogą być stosowane w kompleksowych korytarzach użyteczności publicznej, systemach rurociągów tunelowych i zastosowaniach w transporcie podziemnym.

Możliwość zastosowania dużych średnic pomaga poprawić integrację rurociągu i zoptymalizować wykorzystanie przestrzeni podziemnej.

Proces produkcyjny

1. Przygotowanie taśmy stalowej

Produkcja rozpoczyna się od taśm stalowych walcowanych na gorąco wybranych zgodnie z wymaganą średnicą, grubością ścianki i gatunkiem materiału.

Taśmy stalowe są rozwijane, poziomowane i poddawane obróbce krawędziowej, aby zapewnić dokładne wymiary formowania i stabilne warunki spawania.

2. Kontrola formowania spirali

Przygotowana taśma stalowa jest w sposób ciągły formowana w kształt spiralnej rury, przy kontrolowanych parametrach produkcyjnych.

Podczas tego procesu okrągłość rur, dokładność średnicy i stabilność formowania są dokładnie kontrolowane, aby zapewnić niezawodne produkty końcowe.

3. Dwustronne spawanie łukiem krytym

Wewnętrzne i zewnętrzne szwy spiralne spawane są technologią dwustronnego spawania łukiem krytym.

Ta metoda spawania zapewnia stabilną penetrację spoiny, niezawodną wytrzymałość połączenia i stałe właściwości mechaniczne w przypadku rurociągów o dużych średnicach.

4. Kontrola i obróbka powierzchni

Po spawaniu każda rura przechodzi rygorystyczne procedury kontrolne, w tym badania ultradźwiękowe, kontrolę rentgenowską, kontrolę wymiarową i próbę ciśnienia hydraulicznego.

Zgodnie z wymaganiami klienta rury mogą zostać dostarczone przed wysyłką ze skosem końcowym, obróbką powierzchniową i powłokami antykorozyjnymi.

Ochrona antykorozyjna i żywotność

1. Rurociągi podziemne i miejskie

W przypadku zwykłych projektów zaopatrzenia w wodę i odprowadzania wody zakopanej, rury stalowe spawane spiralnie o dużej średnicy mogą wykorzystywać epoksydową powłokę ze smoły węglowej lub powłokę antykorozyjną IPN8710.

W odpowiednich warunkach montażu żywotność może zazwyczaj sięgać 15–20 lat, w zależności od środowiska gruntowego i warunków konserwacji.

2. Rurociągi Przesyłowe Dalekobieżne

W przypadku projektów przesyłu ropy, gazu i wody o wysokim standardzie powszechnie wybiera się trójwarstwową powłokę polietylenową 3PE.

Ten system powłok zapewnia doskonałą odporność na wilgoć, korozję gleby i uszkodzenia zewnętrzne, a żywotność przekracza 30 lat w odpowiednich warunkach.

3. Zastosowania zewnętrzne i przemysłowe

W przypadku rurociągów zewnętrznych, systemów wentylacyjnych i konstrukcji stalowych podkład antykorozyjny w połączeniu z farbą powierzchniową może zapewnić skuteczną ochronę przed korozją atmosferyczną.

Oczekiwany okres użytkowania wynosi zazwyczaj około 10–15 lat, w zależności od warunków środowiskowych.

4. Wnioski o tymczasowe fundamenty

W przypadku tymczasowych osłon pali i krótkotrwałych zastosowań budowlanych wystarczy proste usunięcie rdzy i malowanie.

Metodę ochrony można wybrać w zależności od czasu trwania projektu i rzeczywistych wymagań środowiskowych.

Przewodnik wyboru

1. Wybierz średnicę zgodnie z wymaganiami przepływu

Wybór średnicy rur stalowych spawanych spiralnie o dużej średnicy powinien opierać się na wymaganej przepustowości transportowej, natężeniu przepływu i konstrukcji systemu.

W przypadku zastosowań o dużym przepływie zazwyczaj wybiera się rury stalowe o dużej średnicy DN800 i większej, aby poprawić wydajność transportu i zmniejszyć ilość rurociągów.

2. Dopasuj grubość ścianki do ciśnienia i warunków instalacji

Wyższe ciśnienie robocze, głębsza głębokość zakopania i bardziej skomplikowane warunki geologiczne wymagają grubszej grubości ścianki.

Odpowiednią grubość ścianki należy wybrać na podstawie obliczeń inżynierskich, a nie po prostu wybierać najgrubszą opcję.

3. Wybierz materiał zgodnie z zastosowaniem

W przypadku ogólnych projektów komunalnych niskociśnieniowych powszechnie wybiera się Q235B.

Do zastosowań o średniej i dużej wytrzymałości odpowiedni jest Q355B. W przypadku rurociągów przesyłowych ropy i gazu stale do rurociągów L245, L360, X52, X60 i X70 dobiera się zgodnie z wymaganymi normami.

4. Weź pod uwagę środowisko korozyjne

W przypadku obszarów przybrzeżnych, środowisk solnych i systemów transportu mediów korozyjnych należy wybrać wyższy poziom ochrony antykorozyjnej.

Właściwy dobór powłoki pomaga wydłużyć żywotność i zmniejszyć wymagania konserwacyjne.

5. Zoptymalizuj długość rur pod kątem wydajności konstrukcyjnej

W przypadku projektów rurociągów na duże odległości dłuższe odcinki rur mogą zmniejszyć liczbę miejsc spawania na miejscu.

ZHONGTIAN może zapewnić niestandardowe długości rur zgodnie z warunkami transportu i wymaganiami konstrukcyjnymi.

Dlaczego warto wybrać rurę stalową spawaną spiralnie o dużej średnicy ZHONGTIAN?

1. Profesjonalna zdolność do produkcji rur o dużej średnicy

ZHONGTIAN jest profesjonalnym producentem i dostawcą rur stalowych spawanych spiralnie o dużej średnicy w Chinach, specjalizującym się w produkcji rur stalowych SSAW o dużej średnicy.

Dzięki zaawansowanej technologii spawania spiralnego i elastycznym możliwościom produkcyjnym ZHONGTIAN wspiera klientów w zakresie niestandardowych rozwiązań dla projektów infrastrukturalnych, przemysłowych i energetycznych.

2. Indywidualne rozwiązania inżynieryjne

ZHONGTIAN zapewnia niestandardowe rozwiązania obejmujące średnicę, grubość ścianki, gatunek materiału, długość rury i obróbkę antykorozyjną.

Umożliwia to klientom wybór odpowiednich rur stalowych o dużej średnicy do różnych środowisk operacyjnych.

3. Ścisły system kontroli jakości

Od kontroli surowców po testowanie gotowych rur, ZHONGTIAN stosuje rygorystyczne procedury zarządzania jakością.

Dzięki testom ultradźwiękowym, inspekcji rentgenowskiej, testom hydraulicznym i kontroli wymiarowej każda rura jest produkowana w celu osiągnięcia stabilnej jakości i niezawodnego działania.

Często zadawane pytania

1. Jaka jest różnica między rurą spiralną o dużej średnicy a rurą ze szwem prostym o dużej średnicy?

Rury stalowe spawane spiralnie o dużej średnicy wybierane są głównie do rurociągów długodystansowych, projektów zakopanych i systemów transportu o dużym przepływie ze względu na możliwości produkcyjne o elastycznej średnicy i korzyści kosztowe.

Rury ze szwem prostym o dużej średnicy mogą mieć zalety w niektórych zastosowaniach wymagających dużej dokładności wymiarowej lub specyficznych warunków technicznych. Wybór powinien zależeć od wymagań projektu.

2. Czy rury stalowe spawane spiralnie o dużej średnicy można stosować nad ziemią?

Tak. Rury stalowe SSAW o dużej średnicy można stosować do zastosowań naziemnych, jeśli zaprojektowano odpowiednie konstrukcje wsporcze. Ponieważ rury o dużych średnicach mają znaczny ciężar, rozstaw podpór, obliczanie obciążenia i metody instalacji powinny być zgodne z wymaganiami projektu technicznego, aby zapobiec deformacjom.

3. Jaka jest maksymalna średnica rur stalowych spawanych spiralnie o dużej średnicy?

ZHONGTIAN może powszechnie produkować rury stalowe spawane spiralnie o dużej średnicy do φ3620 mm (DN3600). W przypadku specjalnych wymagań inżynieryjnych można omówić niestandardowe specyfikacje o większej średnicy, zgodnie z warunkami projektu.
