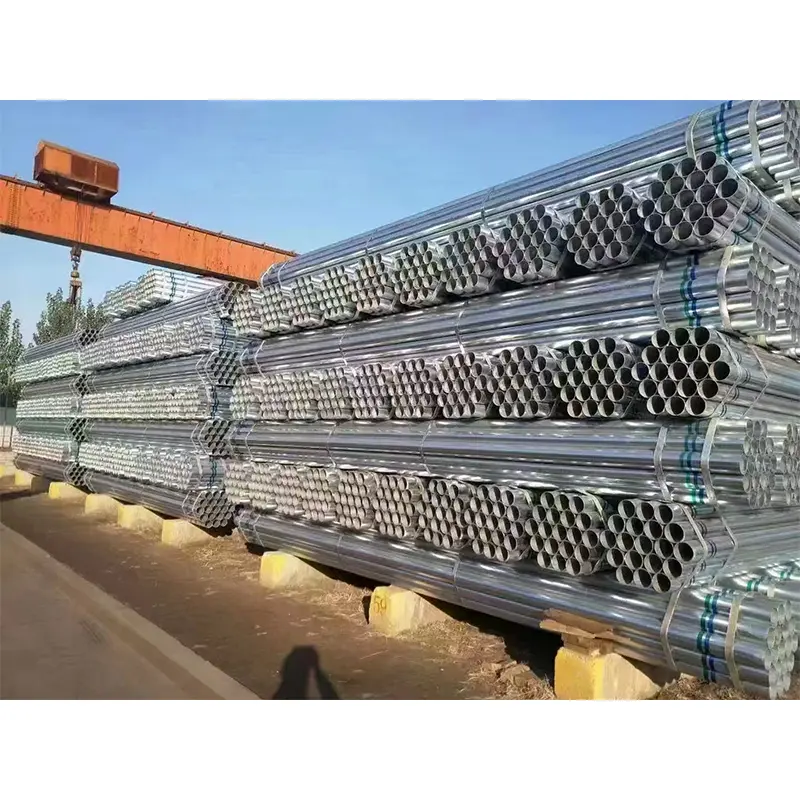

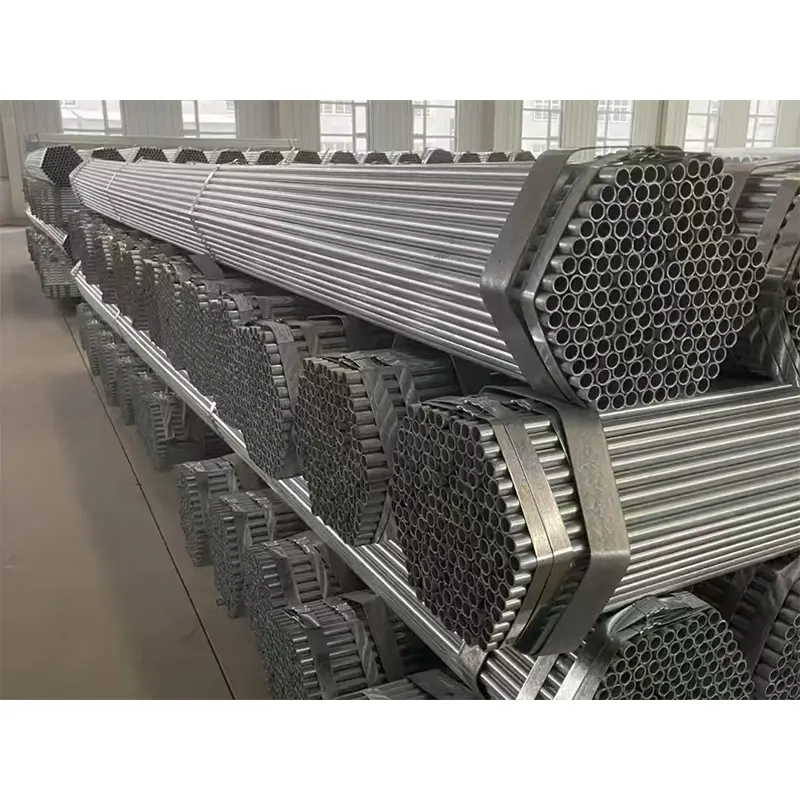

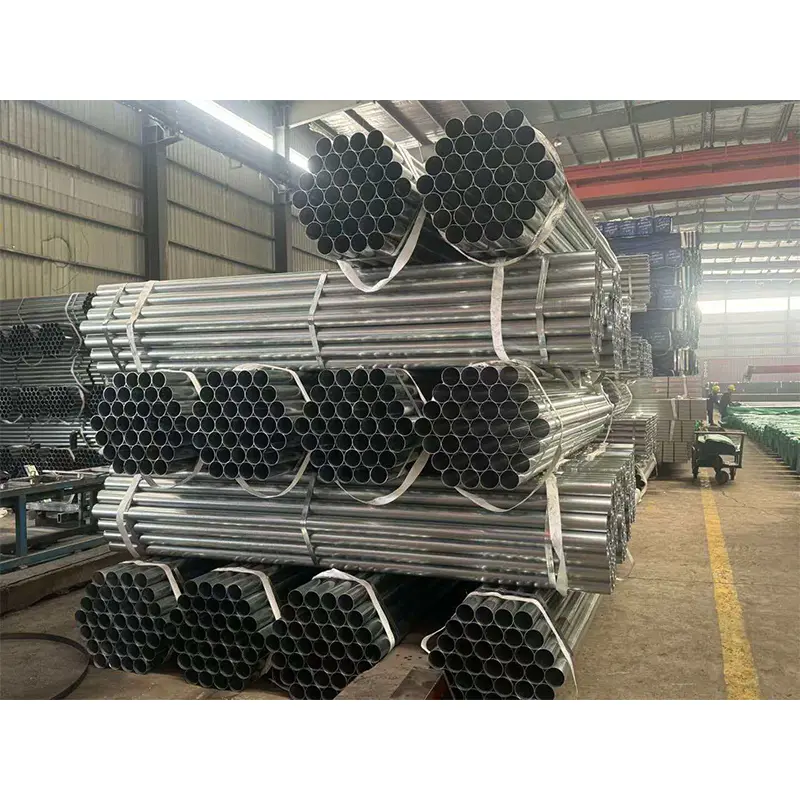

Okrągła rura stalowa o cienkich ściankach, ocynkowana ogniowo

Cienkościenna rura stalowa ocynkowana ogniowo odnosi się do lekkich okrągłych rur stalowych o stosunkowo małej grubości ścianki, zwykle w zakresie od 1,0 mm do 2,5 mm. Korpus rury produkowany jest głównie z taśm ze stali niskowęglowej w technologii spawania wysokiej częstotliwości, a następnie poddawany cynkowaniu ogniowemu.

Podczas produkcji taśma stalowa jest najpierw formowana w kształt okrągłej rury za pomocą precyzyjnych rolek. Krawędzie są następnie zgrzewane technologią ERW (zgrzewanie oporowe), aby stworzyć stabilną konstrukcję rurową. Po kontroli spawania i oczyszczeniu powierzchni rury zanurza się w stopionym cynku o temperaturze około 450°C, tworząc ochronną powłokę cynkową zarówno na powierzchniach wewnętrznych, jak i zewnętrznych.

Ten proces produkcyjny pozwala rurze osiągnąć równowagę pomiędzy lekką konstrukcją, ochroną przed korozją i wydajnością produkcji.

Wybór materiału i charakterystyka działania

1. Typowe gatunki stali

Stal Q195 wybierana jest głównie do zastosowań wymagających dobrej elastyczności i łatwego formowania, takich jak konstrukcje szklarniowe, ogrodzenia i ramy dekoracyjne.

Q235B jest najczęściej stosowanym materiałem, ponieważ zapewnia zrównoważoną wytrzymałość, spawalność i efektywność kosztową. Jest powszechnie stosowany w lekkich podporach konstrukcyjnych, systemach ochrony kabli i rurociągach niskociśnieniowych.

W przypadku projektów wymagających wyższych parametrów mechanicznych można dostarczyć Q355B w celu poprawy nośności.

2. Wydajność mechaniczna

Typowa wydajność Q235B obejmuje:

Granica plastyczności: ≥235 MPa

Wytrzymałość na rozciąganie: 370–500 MPa

Wydłużenie: ≥26%

Materiał zapewnia wystarczającą wytrzymałość lekkich konstrukcji, zachowując jednocześnie doskonałą wydajność przetwarzania podczas operacji cięcia, spawania i gięcia.

3. Zakres rozmiarów i specyfikacja powierzchni

Cienkościenna rura stalowa ocynkowana ogniowo jest powszechnie dostarczana w:

Średnica zewnętrzna: 20 mm–114 mm

Grubość ścianki: 1,0 mm–2,5 mm

Długość standardowa: 6 metrów

Długości niestandardowe: Dostępne zgodnie z wymaganiami projektu

Typowe rozmiary to: DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80 i DN100.

Powłoka ocynkowana zwykle osiąga grubość 55 μm lub więcej, zgodnie z wymaganiami projektu, zapewniając skuteczną ochronę przed wilgocią i korozją atmosferyczną.

Korzyści dla zastosowań inżynieryjnych

1. Lekka konstrukcja zmniejsza koszty instalacji

Cienkościenna konstrukcja zmniejsza całkowitą masę rury, zachowując jednocześnie wystarczającą sztywność. Ułatwia to transport i obniża koszty pracy podczas montażu.

W przypadku budowy szklarni, obiektów wystawowych i obiektów tymczasowych lekkie rury pozwalają pracownikom szybciej zakończyć montaż bez konieczności stosowania ciężkiego sprzętu do podnoszenia.

2. Dobra odporność na korozję w warunkach zewnętrznych

W przeciwieństwie do rur ze stali czarnej, które wymagają dodatkowego malowania, rury ocynkowane ogniowo mają już ochronną powłokę cynkową. Warstwa cynku zapewnia długotrwałą ochronę przed deszczem, wilgocią i wpływem czynników atmosferycznych.

Dzięki temu nadają się do obiektów rolniczych, ogrodzeń zewnętrznych i systemów ochrony elektrycznej.

3. Łatwa produkcja i podłączenie

Rurę można poddać obróbce poprzez cięcie, wiercenie, spawanie, gwintowanie i gięcie. Wykonawcy mogą szybko dostosować wymiary rur do rzeczywistych wymagań instalacyjnych.

4. Ekonomiczny materiał alternatywny

W porównaniu z rurami ze stali nierdzewnej, ocynkowane rury cienkościenne oferują znacznie niższy koszt materiału, zachowując jednocześnie wystarczającą odporność na korozję w wielu środowiskach inżynieryjnych.

Główne obszary zastosowań

1. Konstrukcje szklarni rolniczych

Cienkościenna rura stalowa ocynkowana ogniowo jest szeroko stosowana w budownictwie szklarniowym ze względu na lekką konstrukcję i odporność na korozję.

Typowe zastosowania obejmują:

● Łuki szklarniowe

● Kolumny wsparcia

● Podpory rur irygacyjnych

● Konstrukcje ram wentylacyjnych

Ocynkowana powierzchnia pomaga zapobiegać korozji spowodowanej wilgocią na zewnątrz i środowiskiem rolniczym.

2. Systemy ochrony kabli elektrycznych

W wielu budynkach komercyjnych i przemysłowych rury te służą jako przewody ochronne przewodów elektrycznych.

Zastosowania obejmują:

● Tulejki ochronne kabli

● Systemy okablowania urządzeń

● Fabryczna instalacja elektryczna

Stalowa konstrukcja zapewnia silniejszą ochronę mechaniczną w porównaniu z rurami z tworzywa sztucznego, szczególnie w obszarach wymagających odporności na uderzenia.

3. Konstrukcje dekoracyjne i lekkie

Ze względu na czysty wygląd powierzchni i łatwość przetwarzania, produkt nadaje się również do:

● Ogrodzenia metalowe

● Poręcze

● Struktury wystawowe

● Ramy meblowe

● Ramki reklamowe

Ocynkowane wykończenie zmniejsza wymagania konserwacyjne po instalacji.

4. Zastosowania cieczy pod niskim ciśnieniem

W przypadku niekrytycznych układów niskociśnieniowych rury te można stosować w:

● Systemy nawadniania ogrodów

● Rurociągi pomocnicze HVAC

● Małe systemy obiegu wody

Wybór powinien opierać się na wymaganiach dotyczących ciśnienia i lokalnych przepisach.

Międzynarodowe wnioski projektowe

1. Projekt wsparcia szklarni w Australii (2023)

Kraj: Australia Data projektu: marzec 2023 r Zastosowanie: Komercyjna rozbudowa szklarni warzywnych

Tło projektu

Firma rolnicza z Queensland planowała powiększyć swój obszar produkcji szklarniowej. W istniejącej konstrukcji zastosowano zwykłe rury ze stali węglowej, ale częste narażenie na działanie wysokiej wilgotności i wody do nawadniania powodowało problemy z korozją.

Wymagania klienta

Klient wymagał:

● Lekkie materiały konstrukcyjne

● Lepsza odporność na korozję

● Łatwa instalacja bez ciężkiego sprzętu

● Długa żywotność na zewnątrz

Rozwiązanie ZHONGTIANA

ZHONGTIAN dostarczył cienkościenne okrągłe rury stalowe ocynkowane ogniowo z materiałem Q235B i o niestandardowych długościach dla ram szklarniowych.

Ocynkowana powłoka poprawiła odporność na korozję, a lekka konstrukcja skróciła czas montażu podczas montażu szklarni.

Wynik projektu

Klient pomyślnie zakończył rozbudowę szklarni w planowanym okresie budowy i ograniczył przyszłe prace konserwacyjne w porównaniu z malowanymi konstrukcjami stalowymi.

2. Projekt budowy ogrodzenia mieszkalnego w Chile (2022)

Kraj: Chile Data projektu: wrzesień 2022 r Zastosowanie: System ogrodzeń osiedli mieszkaniowych

Tło projektu

Deweloper z Santiago potrzebował ekonomicznych metalowych materiałów na ogrodzenia dla nowej wspólnoty mieszkaniowej.

Głównym wyzwaniem było zrównoważenie wymagań budżetowych z trwałością na zewnątrz, ponieważ konstrukcje ogrodzeń byłyby narażone na działanie światła słonecznego i sezonowych opadów.

Wymagania klienta

Projekt wymagał:

● Niedrogie rury stalowe

● Odporność na korozję na zewnątrz

● Łatwe spawanie i instalacja

Rozwiązanie ZHONGTIANA

ZHONGTIAN dostarczył ocynkowane okrągłe rury stalowe z opcjami materiałowymi Q195/Q235B.

Rury służyły jako słupki ogrodzeniowe i ramy nośne. Ocynkowana powłoka zmniejszyła ryzyko rdzy i wyeliminowała konieczność częstego ponownego malowania.

Wynik projektu

System ogrodzeń osiągnął stabilną wydajność na zewnątrz, pomagając deweloperowi kontrolować koszty budowy.

Przewodnik wyboru produktu

1. Wybierz materiał zgodnie z zastosowaniem

Q195 jest zalecany do lekkich zastosowań, takich jak ramy szklarni i konstrukcje dekoracyjne.

Q235B nadaje się do ogólnych zastosowań inżynieryjnych wymagających zrównoważonej wytrzymałości i kosztów.

Q355B należy rozważyć, gdy wymagane są wyższe właściwości konstrukcyjne.

2. Wybierz Grubość ściany w zależności od obciążenia

W przypadku konstrukcji dekoracyjnych i ochrony kabli powszechnie wybiera się grubość ścianki 1,2–1,8 mm.

W przypadku konstrukcji wsporczych i ram zewnętrznych grubość 2,0–2,5 mm zapewnia lepszą stabilność.

3. Potwierdź jakość powierzchni przed zakupem

Kwalifikowane rury ocynkowane powinny posiadać:

● Jednolita powłoka cynkowa

● Brak odsłoniętej powierzchni stalowej

● Brak poważnego złuszczania

● Brak dużych śladów korozji

Często zadawane pytania

P1: Co to jest okrągła rura stalowa cienkościenna ocynkowana ogniowo?

Jest to lekka stalowa rura o cienkościennej konstrukcji i ocynkowanej ogniowo powłoce powierzchniowej. Stosowany jest głównie do lekkich konstrukcji, ram szklarniowych, zabezpieczeń elektrycznych i zastosowań dekoracyjnych.

P2: Jakie materiały są dostępne?

Typowymi materiałami są Q195 i Q235B. Q195 zapewnia lepszą elastyczność, podczas gdy Q235B oferuje wyższą ogólną wytrzymałość i szersze zastosowanie.

P3: Czy można go używać na zewnątrz?

Tak. Powłoka cynkowana ogniowo zapewnia odporność na korozję w środowiskach zewnętrznych. Należy jednak wziąć pod uwagę warunki stosowania, takie jak wilgotność, chemikalia i wymagania dotyczące żywotności.

P4: Czy rurę można dostosować?

Tak. ZHONGTIAN może zapewnić niestandardową średnicę, grubość ścianki, długość, opakowanie i wymagania dotyczące powierzchni zgodnie z potrzebami projektu.

P5: Jakie branże zwykle korzystają z tego produktu?

Typowe gałęzie przemysłu obejmują rolnictwo, budownictwo, instalacje elektryczne, utrzymanie infrastruktury, ogrodzenia i produkcję lekką.
